Descripción
Control de calefacción, aire acondicionado y radio y navegación del coche CITROEN C4 B7
Probado – funcional
Descripción de la pieza

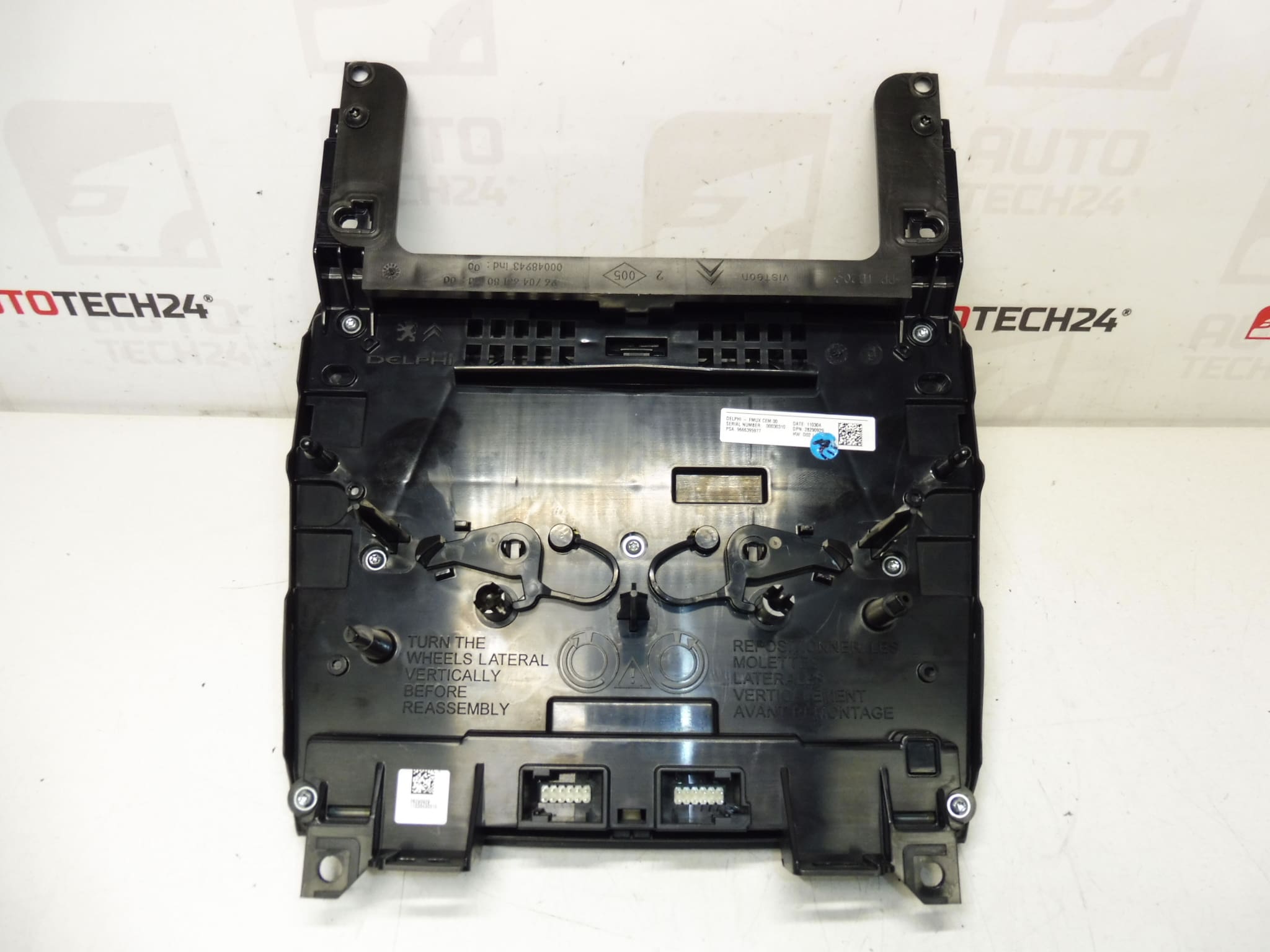

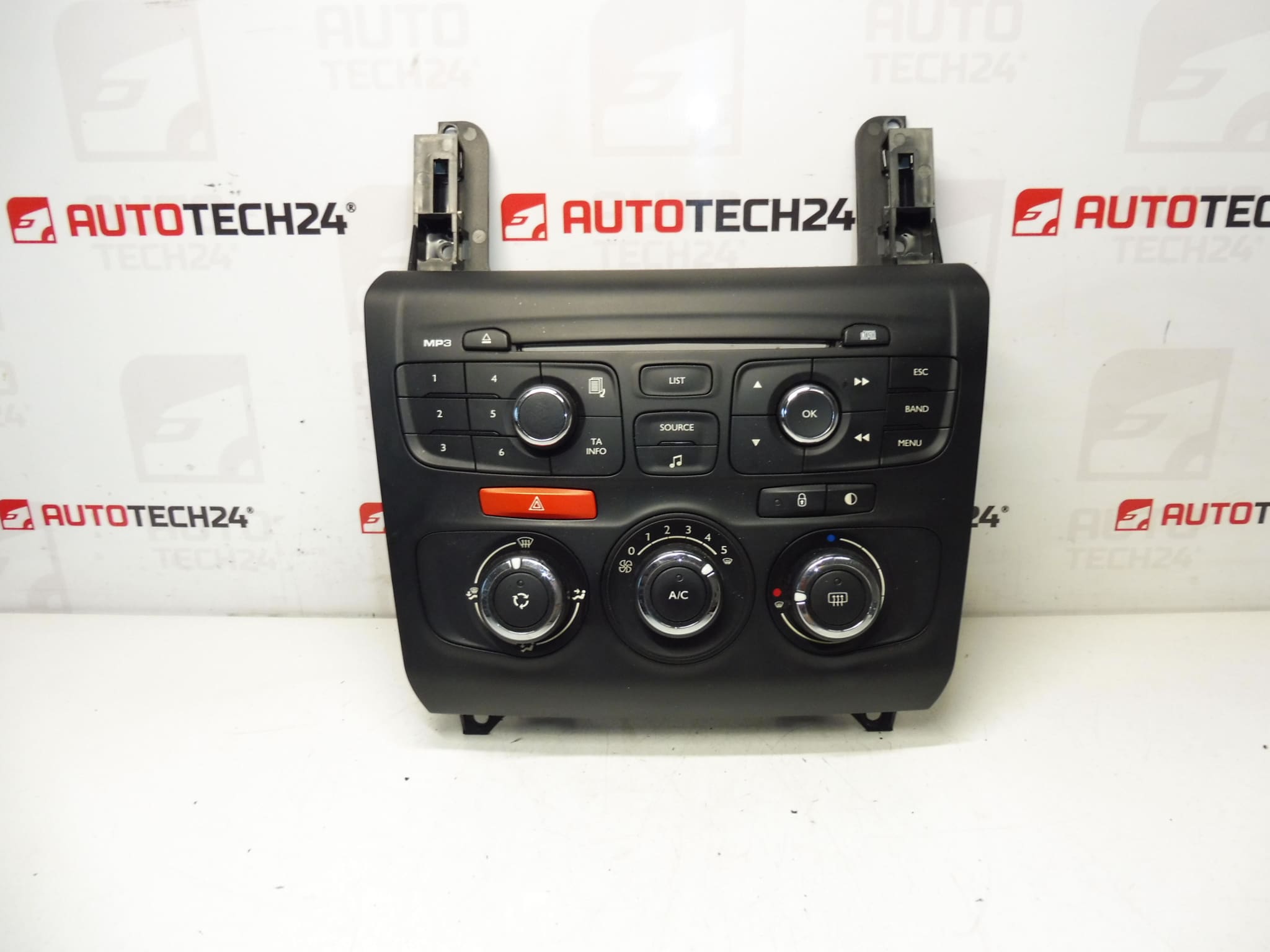

El panel multifuncional (unidad de control) del Citroën C4 II (C4 B7) sirve para controlar cómodamente las funciones del habitáculo, normalmente calefacción, aire acondicionado y también radio/navegación. Se trata de un recambio original del grupo Stellantis (Citroën/Peugeot), indicado como recambio en caso de pulsadores no funcionales, fallos de mando o tras daños mecánicos en el panel.
La pieza está probada y es completamente funcional, lo cual es esencial para una reparación rápida y sin problemas con controladores eléctricos.
Información técnica
- Fabricante: Stellantis (Citroën / Peugeot)
- Modelo: Citroën C4 B7 (C4 II)
- Otros números: 98040763ZD, 6155HR
Códigos de producto
- Códigos de producto: 9666395977, 98040763ZD, 6155HR
Recomendaciones de instalación
Generalmente/típicamente para este tipo de pieza hay un panel de control interior con conectores eléctricos. El procedimiento exacto puede variar según el equipamiento específico y el diseño del automóvil.
1) Antes del montaje
- Compare con números de producto de piezas antiguas (especialmente 9666395977 y otros números enumerados).
- Compruebe el estado de los conectores (pasadores doblados, juego, signos de corrosión) y la carrocería/panel frontal en buen estado (grietas, manijas rotas).
- Si el problema original era intermitente (por ejemplo, a veces los botones no responden), considere revisar el cableado y los conectores; es posible que el problema no esté solo en el panel.
2) Herramientas y materiales necesarios
- Juego de puntas/destornilladores (normalmente Torx, según el diseño)
- Palanca de plástico para desmontar plásticos interiores
- Agente limpiador para contactos eléctricos (opcional)
- Paño suave para proteger las partes circundantes
3) Procedimiento de montaje paso a paso
- Apague el encendido y desconecte la batería por razones de seguridad.
- Proteja los plásticos circundantes y la decoración de las molduras (con un paño) para evitar rayones.
- Utilizando una palanca de plástico, suelte con cuidado el marco de la cubierta/paneles en el área del panel (según el diseño).
- Acceda a los sujetadores del panel y retire el panel (tornillos/pestillos según diseño).
- Extraiga con cuidado el panel para poder manipular los conectores de forma segura.
- Desconecte los conectores eléctricos (desconecte primero los fusibles del conector; no tire de los cables).
- Verificar la limpieza y el estado de los contactos; límpielos suavemente si es necesario.
- Conecte los conectores al panel nuevo (usado); deben hacer clic y quedar libres de juego.
- Colocar el panel en su posición original y fijarlo (tornillos/pestillos) sin cruzar ni tensionar los plásticos.
- Vuelva a colocar el bisel/embellecedor y compruebe que todo encaje.
- Conecte la batería.
- Encienda el encendido y realice una verificación de funcionamiento (botón/respuesta de control).
-
4) Comprobaciones posteriores al montaje y prueba de manejo/verificación de funcionamiento
- Verifique que el panel controle correctamente la calefacción/aire acondicionado y funciones relacionadas.
- Comprueba el mando de radio/navegación (si está presente en el coche y está conectado al panel).
- Compruebe que la luz de fondo y los botones respondan de forma consistente y sin interrupciones.
5) Los errores de montaje más comunes + cómo evitarlos
- Conector sin hacer clic → algunas funciones no funcionan después del ensamblaje; compruebe siempre el bloqueo del conector.
- Daños en los pines durante la inserción → inserte los conectores en un eje, sin fuerza.
- Mangos/marco agrietados → utiliza una palanca de plástico y recorre todo el perímetro.
- Confusión de la causa de la avería (panel vs. cableado) → en caso de cortes repetidos, comprobar también los contactos y el cableado.
Razones por las que la pieza está dañada
- Desgaste de botones y contactos por uso frecuente (deterioro de respuesta, saltos).
- Riego o aumento de humedad en el interior que provoca corrosión por contacto.
- Daños mecánicos en el panel (grietas, asas rotas) durante el desmontaje no profesional de los plásticos de a bordo.
- Fluctuaciones de voltaje o malos contactos en conectores/cableado que pueden provocar fallos de funcionamiento en el control.
