Motoreductor del climatizador para vehículos del grupo Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Descripción de la pieza

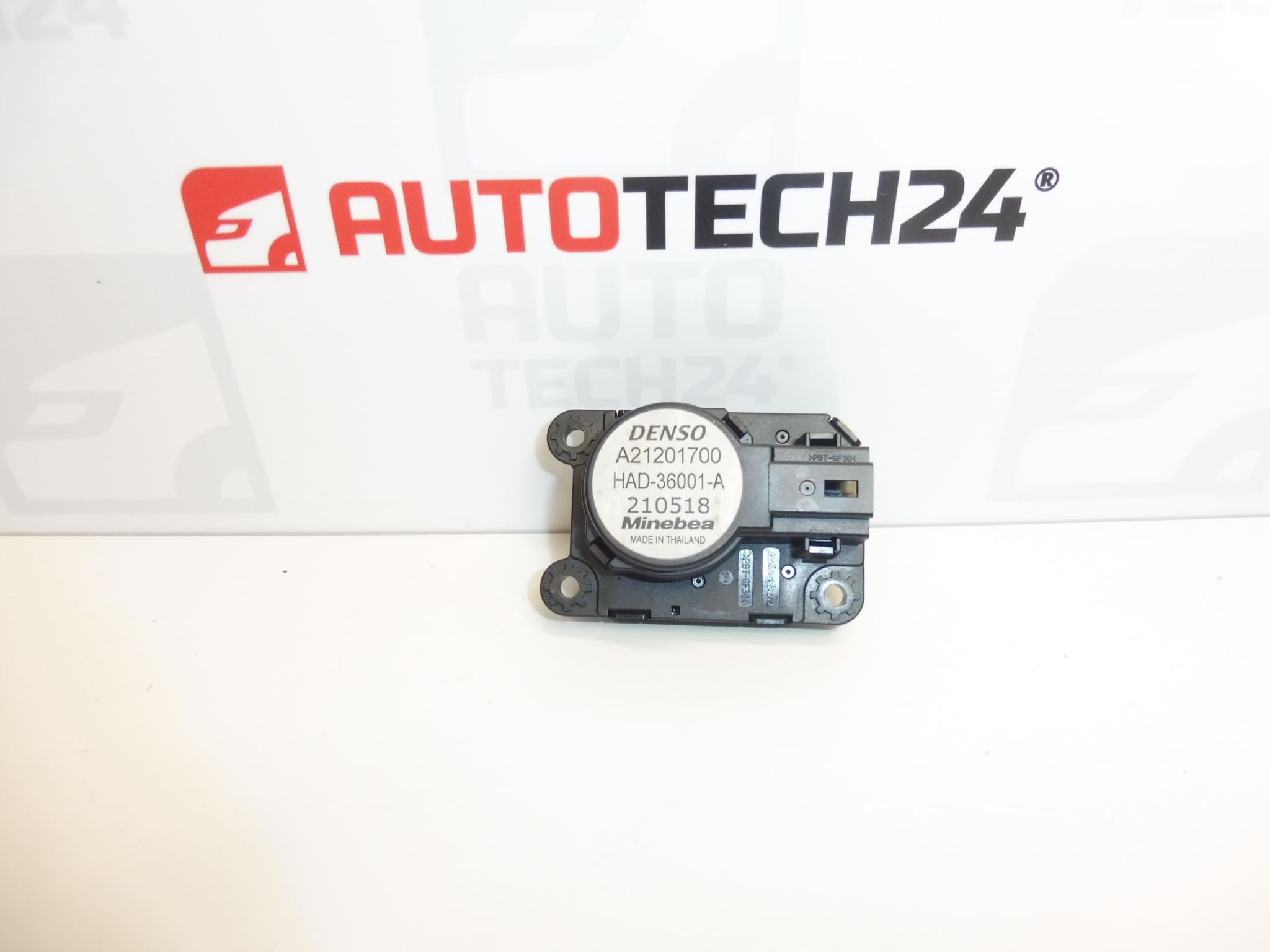

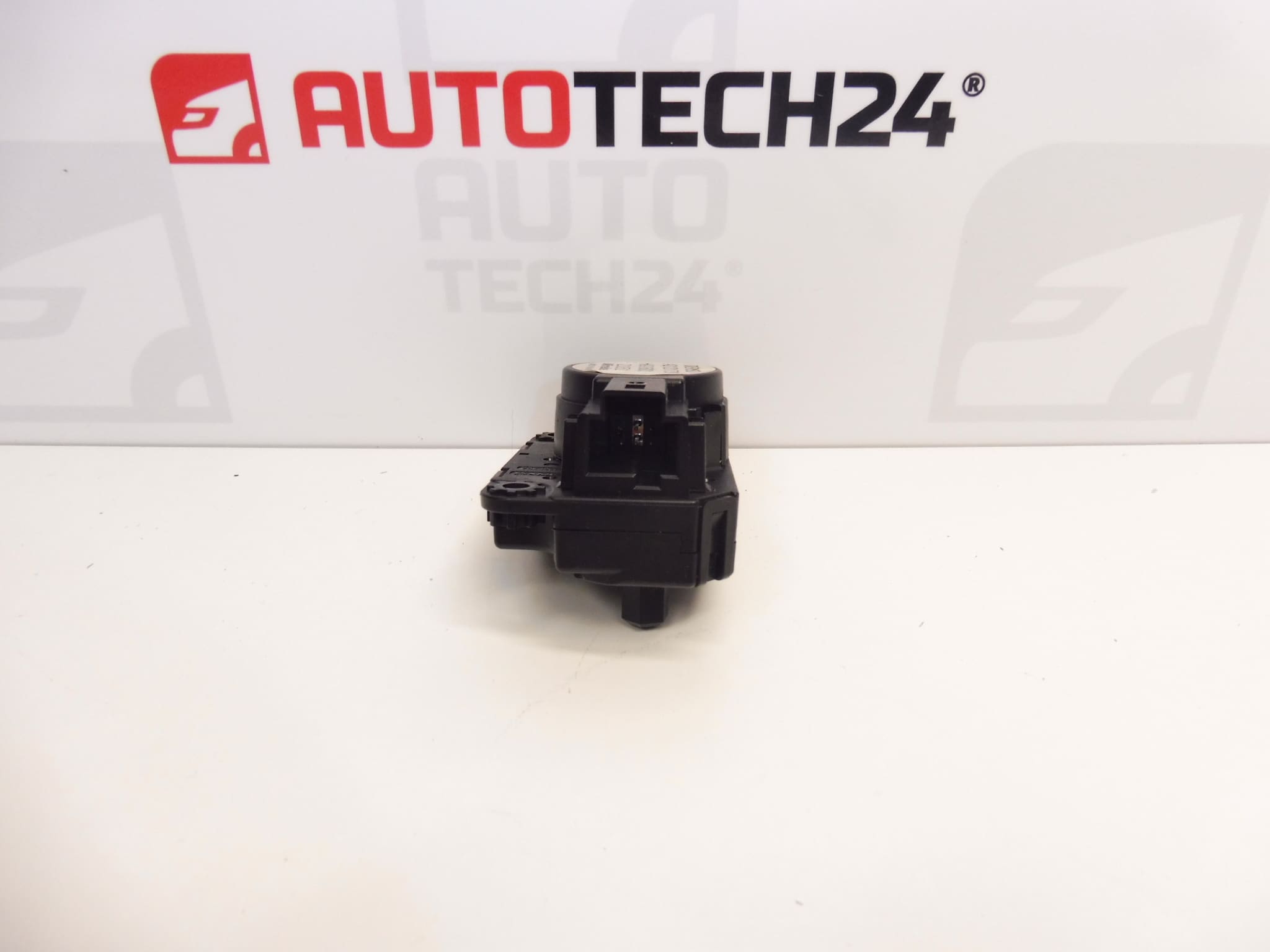

Servomotor usado del climatizador y la calefacción DENSO con las referencias 9821293280 y A21201700, destinado a accionar el mecanismo de la trampilla del sistema de calefacción y climatización. Este tipo de motoreductor convierte el movimiento del motor eléctrico en un movimiento controlado de la trampilla. La documentación no indica qué trampilla acciona concretamente.
Un actuador de trampilla averiado puede manifestarse mediante chasquidos al ajustar el climatizador, falta de respuesta a los cambios de ajuste o una dirección o temperatura del aire incorrectas. Si el diagnóstico confirma una avería del servomotor, su sustitución permite solucionar el origen del problema sin reemplazar innecesariamente otros componentes. Al elegirlo, compare las referencias de la pieza original, el conector, la fijación y el acoplamiento de salida.
Información técnica
- Fabricante: DENSO
- Modelo: Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III, PEUGEOT RIFTER
- Otros números: HAD-36001-A
- Tipo de pieza: motoreductor del climatizador / servomotor de calefacción y climatización
- Estado: pieza usada
- Trampilla accionada y posición de montaje concretas: no indicadas
Los modelos indicados se basan en la información del producto. No se especifican los años, las motorizaciones ni las versiones del sistema de climatización; por tanto, el nombre del modelo por sí solo no basta para elegir el servomotor correcto.
Códigos de producto
- Códigos de producto: 9821293280, A21201700
- Referencia adicional: HAD-36001-A
Al buscar un servomotor DENSO de repuesto, compare estas referencias con los datos de la pieza original y compruebe también que coincidan las versiones mecánica y eléctrica.
Recomendaciones de montaje
El siguiente procedimiento es general y se aplica habitualmente a los servomotores de calefacción y climatización. El acceso a la pieza, la posición de la trampilla al colocarla y la posible inicialización dependen del modelo y la versión concretos del vehículo. Siga el procedimiento de servicio del fabricante.
1) Antes del montaje
- Compruebe la causa de la avería. Una trampilla bloqueada, una varilla dañada, el cableado o el conector pueden causar síntomas similares.
- Compare las referencias de las piezas, la forma y la disposición del conector, los puntos de montaje y la forma del acoplamiento de salida con la pieza antigua.
- Inspeccione la pieza usada: compruebe la carcasa, las orejetas de fijación, los contactos y la conexión de salida. Busque grietas, deformaciones y signos de humedad.
- No gire a la fuerza la salida del motoreductor ni lo conecte para probarlo a una fuente de alimentación no verificada.
2) Herramientas y materiales necesarios
- Herramientas manuales habituales adecuadas a los elementos de fijación utilizados.
- Herramientas de plástico para soltar con cuidado el revestimiento, si es necesario desmontarlo.
- Linterna, elemento para marcar la posición y paño limpio.
- Equipo de diagnóstico para automóviles adecuado, si se necesita para comprobar o inicializar los actuadores de las trampillas.
3) Procedimiento de montaje paso a paso
- Inmovilice el vehículo y prepare el sistema de climatización para sustituir el actuador según el procedimiento de servicio.
- Apague el contacto, espere a que los sistemas eléctricos terminen de funcionar y desconecte la batería si así lo exige el procedimiento del fabricante.
- Acceda al servomotor según la documentación de servicio. Suelte las cubiertas y los revestimientos necesarios sin forzarlos y deje los elementos de fijación ordenados.
- Antes del desmontaje, fotografíe o marque la posición del actuador, la conexión con el mecanismo y el recorrido del cableado.
- Libere el seguro del conector eléctrico y extráigalo sujetándolo por el cuerpo, no por los cables.
- Sujete el servomotor, libere sus fijaciones y sepárelo con cuidado del mecanismo de la trampilla.
- Compruebe la conexión y el mecanismo de la trampilla en la medida que permita el procedimiento de servicio. Antes de instalar la pieza de repuesto, elimine cualquier agarrotamiento o daño; no fuerce los topes.
- Compare la pieza desmontada y la de repuesto una al lado de la otra. Compruebe especialmente que coincidan el acoplamiento, el conector y los puntos de montaje.
- Coloque el actuador de repuesto en la posición prescrita con respecto a la trampilla. Debe encajar sin forzarlo; no intente corregir una colocación incorrecta apretando los tornillos.
- Fije el servomotor siguiendo las instrucciones del fabricante, conecte y asegure el conector y aparte el cableado de las piezas móviles.
- Restablezca la alimentación según el procedimiento del fabricante y realice la inicialización o adaptación de las trampillas, si está indicada.
- Compruebe el funcionamiento del sistema y, a continuación, termine de montar las cubiertas y los revestimientos desmontados.
4) Comprobaciones tras el montaje y verificación del funcionamiento
- Pruebe gradualmente los ajustes de climatización y calefacción correspondientes a la función del actuador sustituido. Compruebe que el sistema responda con suavidad.
- Escuche para detectar chasquidos repetidos, saltos o zumbidos anormales.
- Compruebe la fijación del actuador, que el conector esté asegurado y que el cableado esté bien colocado.
- Si la versión del vehículo lo permite, compruebe el funcionamiento del actuador con un equipo de diagnóstico. Después, durante una breve prueba de conducción, puede comprobar el comportamiento de la calefacción y el climatizador en condiciones normales de uso.
5) Errores de montaje más frecuentes y cómo evitarlos
- Sustituir la pieza sin averiguar la causa: descarte previamente una avería del cableado y el bloqueo de la trampilla, que también pueden dañar el actuador de repuesto.
- Posición incorrecta del acoplamiento: respete el ajuste indicado y no coloque nunca el actuador a la fuerza.
- Apriete excesivo de las fijaciones: siga las indicaciones del fabricante para evitar que se rompan las orejetas de montaje de plástico.
- Conector sin encajar o cable pinzado: antes de volver a colocar las cubiertas, compruebe el seguro del conector y el recorrido del cableado.
- Omitir la inicialización indicada: compruebe en el procedimiento de servicio si la versión concreta la requiere.
Causas de daños en la pieza
En los servomotores de calefacción y climatización pueden darse, en general, las siguientes causas de daños. No se trata de una evaluación del estado de esta pieza concreta.
- Desgaste de los engranajes y del motor eléctrico debido al ajuste repetido de las trampillas.
- Aumento de la resistencia o bloqueo de la trampilla, que sobrecarga el actuador y sus engranajes.
- Daños en el acoplamiento o la fijación debido a una manipulación forzada o a una colocación incorrecta.
- Humedad y corrosión de los contactos, que afectan a la conexión eléctrica o al funcionamiento del actuador.
- Pruebas eléctricas inadecuadas, en especial conectar la alimentación sin conocer el esquema eléctrico.
