Descripción

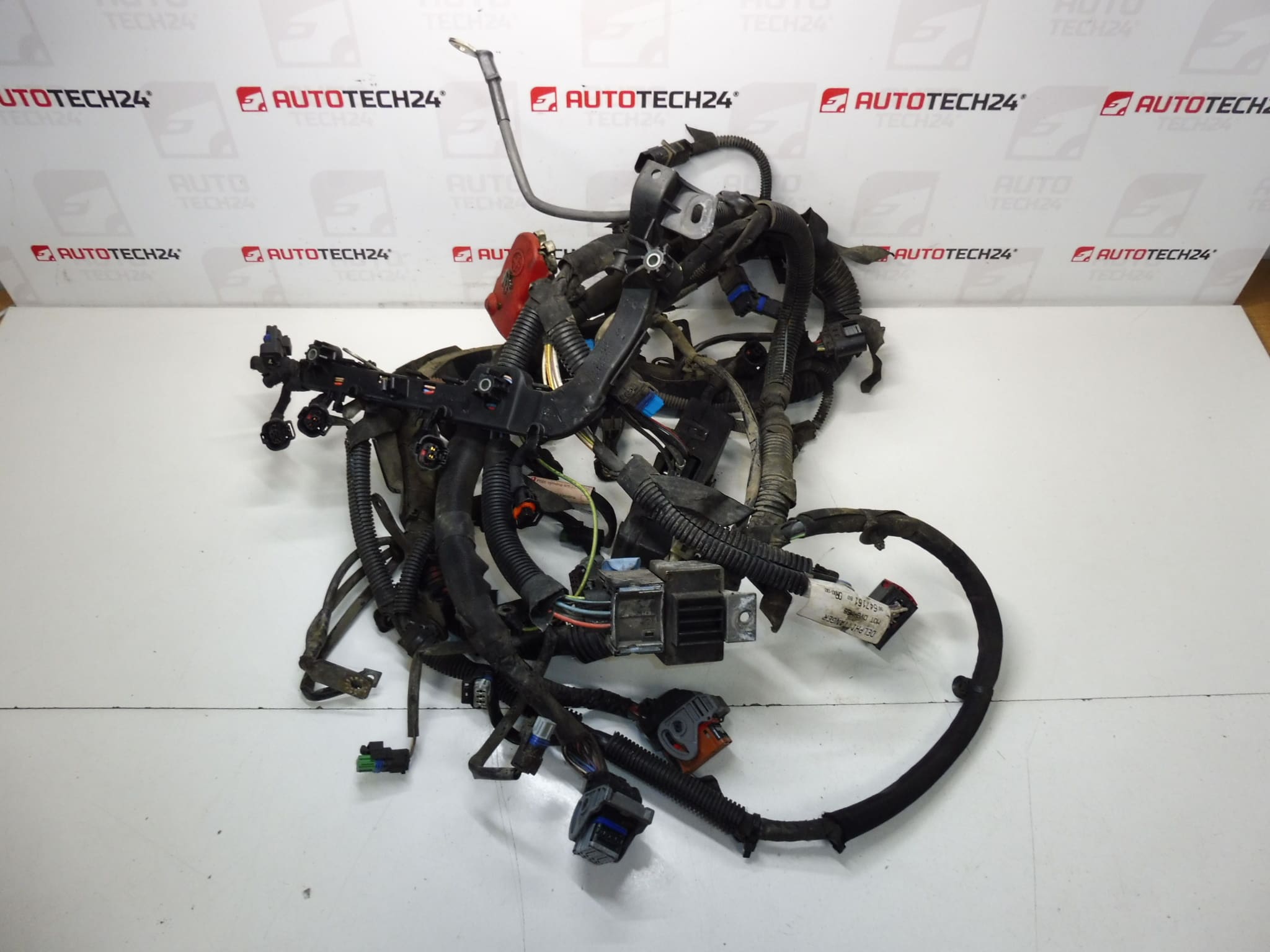

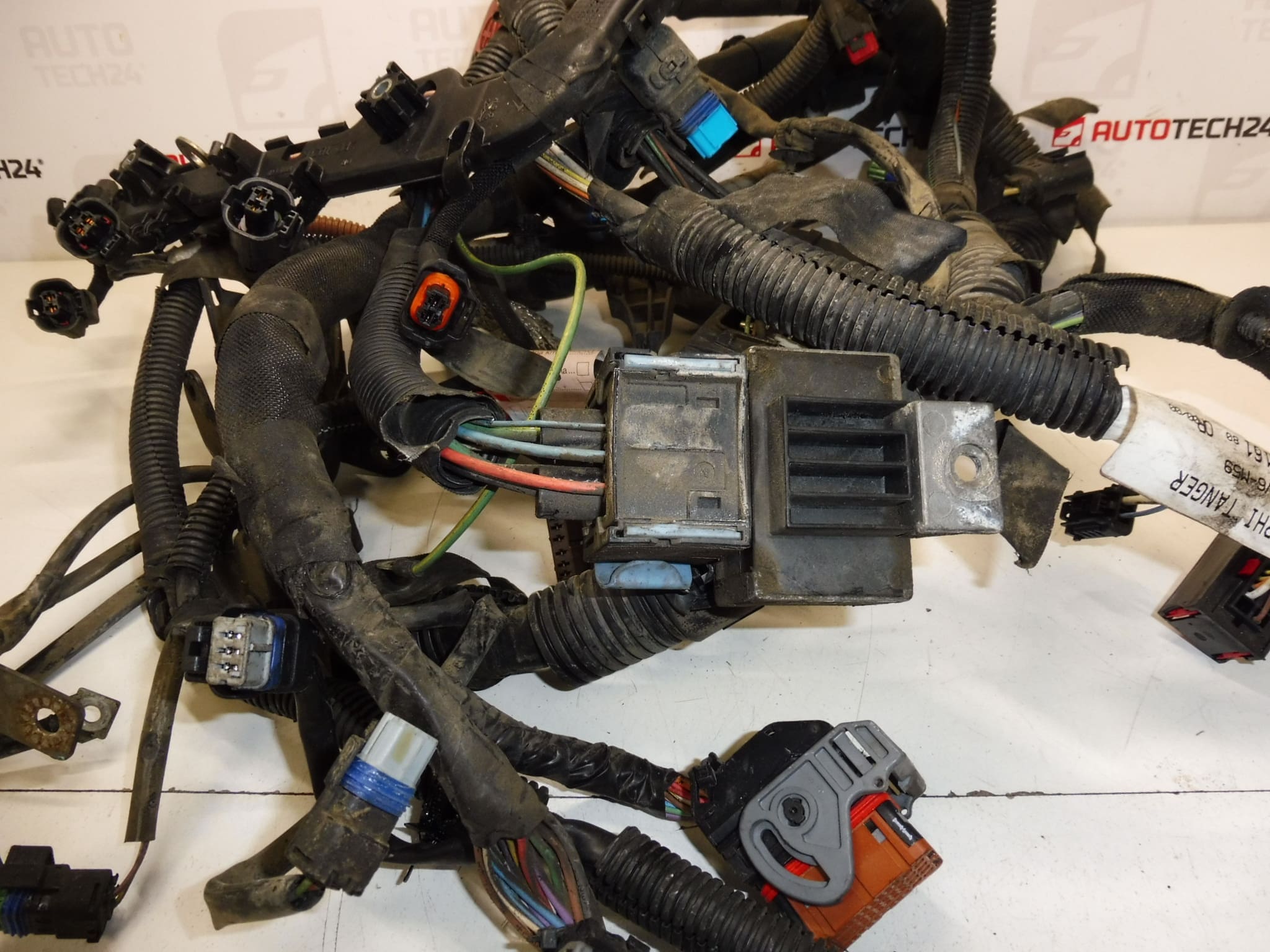

Arnés eléctrico del motor para vehículos Citroën y Peugeot con motor 1.6 HDi 66 kW. Procedente de Citroën Berlingo 2007.
Arnés de cableado diseñado para reemplazar el conjunto original en modelos equipados con el motor 1.6 HDi (66 kW). Ideal para mecánicos y aficionados al bricolaje que buscan una pieza compatible por código (9664716180 / 6569PZ). El arnés conecta sensores y actuadores del sistema de inyección y gestión del motor, garantizando la comunicación fiable entre elementos como el sensor de posición del cigüeñal, inyectores, bomba de combustible y centralita. La pieza ofrece ajuste directo en las versiones compatibles y facilita la reparación de averías eléctricas relacionadas con el cableado deteriorado.
Información Técnica
- Fabricante: Stellantis (Citroën / Peugeot)
- Modelos: Citroën Berlingo (2007); Compatible con plataformas afines como Peugeot Partner según configuración y año
- Códigos de Producto: 9664716180, 6569PZ, 6569.PZ
- Otros Números: 6569.PZ
Descripción y Función
El arnés agrupa conductores y conexiones que alimentan y comunican los sensores y actuadores del motor. Su función principal es transmitir señales eléctricas y alimentaciones con bajos niveles de resistencia y sin interferencias. Un arnés en buen estado asegura lecturas correctas de sensores (temperatura, presión, posición) y el funcionamiento fiable de los inyectores, sistema de admisión y control de emisiones.
Sustitución
Para sustituir el arnés se recomienda seguir este procedimiento básico: Desconectar la batería antes de cualquier intervención. Localizar y etiquetar las conexiones para evitar errores de montaje. Soltar las abrazaderas y pasadores que fijan el arnés al chasis y al motor. Desconectar con cuidado cada conector tirando del cuerpo del conector y no del cable. Colocar el nuevo arnés siguiendo la misma ruta, asegurar los clips y abrazaderas y reconectar todos los conectores. Tras el montaje, comprobar que no haya cables en contacto con puntos calientes o elementos móviles y realizar una comprobación funcional del motor y los sensores.
Recomendaciones de Montaje
- Desconectar la batería y esperar unos minutos antes de manipular el arnés.
- Marcar conectores y conectarlos en su posición original para evitar errores.
- Reemplazar abrazaderas y clips dañados para asegurar el arnés y evitar rozaduras.
- Proteger conexiones expuestas con grasa dieléctrica específica y sellantes cuando proceda.
- Evitar el contacto directo del arnés con colectores de escape u otras fuentes de calor.
Motivo Por El Que Suele Fallar La Pieza
Los fallos más frecuentes del arnés se deben a desgaste mecánico y corrosión en los conectores. Con el tiempo, la vibración, la entrada de humedad y la exposición a aceites y calor degradan el aislamiento y los terminales, provocando falsos contactos o rupturas de conductores. También son comunes daños por roedores o rozaduras en puntos de montaje mal asegurados.
Intervalo Y Vida Útil
Un arnés bien instalado puede durar muchas décadas, pero en vehículos con más de 10–15 años o con historial de humedad/filtraciones es habitual que aparezcan problemas. La vida útil depende del entorno de uso y del mantenimiento preventivo.
Consejos Finales
Revisar visualmente el arnés y los conectores ante fallos eléctricos intermitentes, códigos de avería relacionados con sensores o pérdidas de señal. Sustituir elementos de sujeción y limpiar conectores corroídos antes de montar el nuevo arnés. Si no dispone de experiencia suficiente, recurrir a un taller cualificado para asegurar una instalación correcta y duradera.
