Mazo de cables del aire acondicionado Behr Citroën Peugeot 6445WZ

Descripción

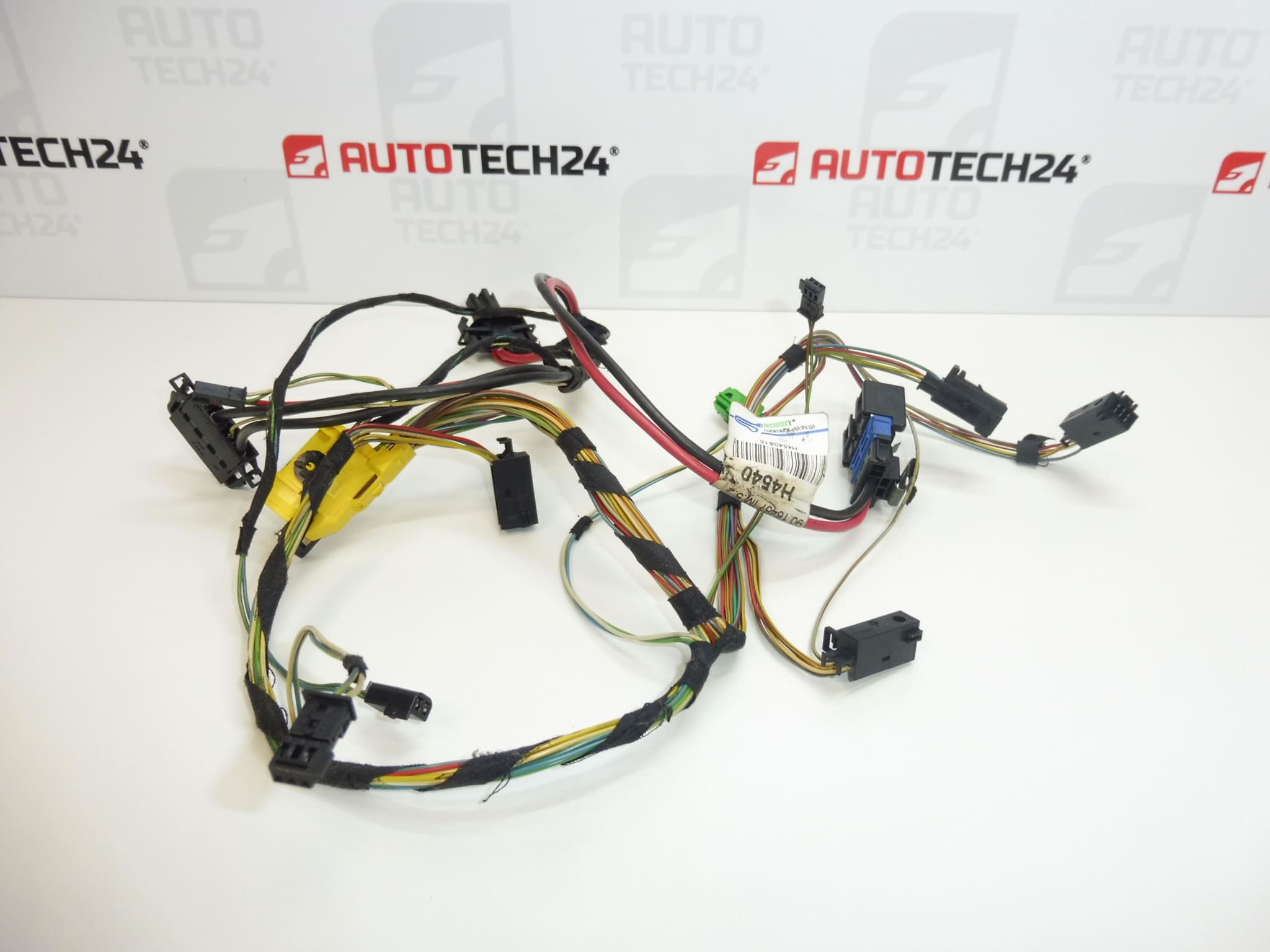

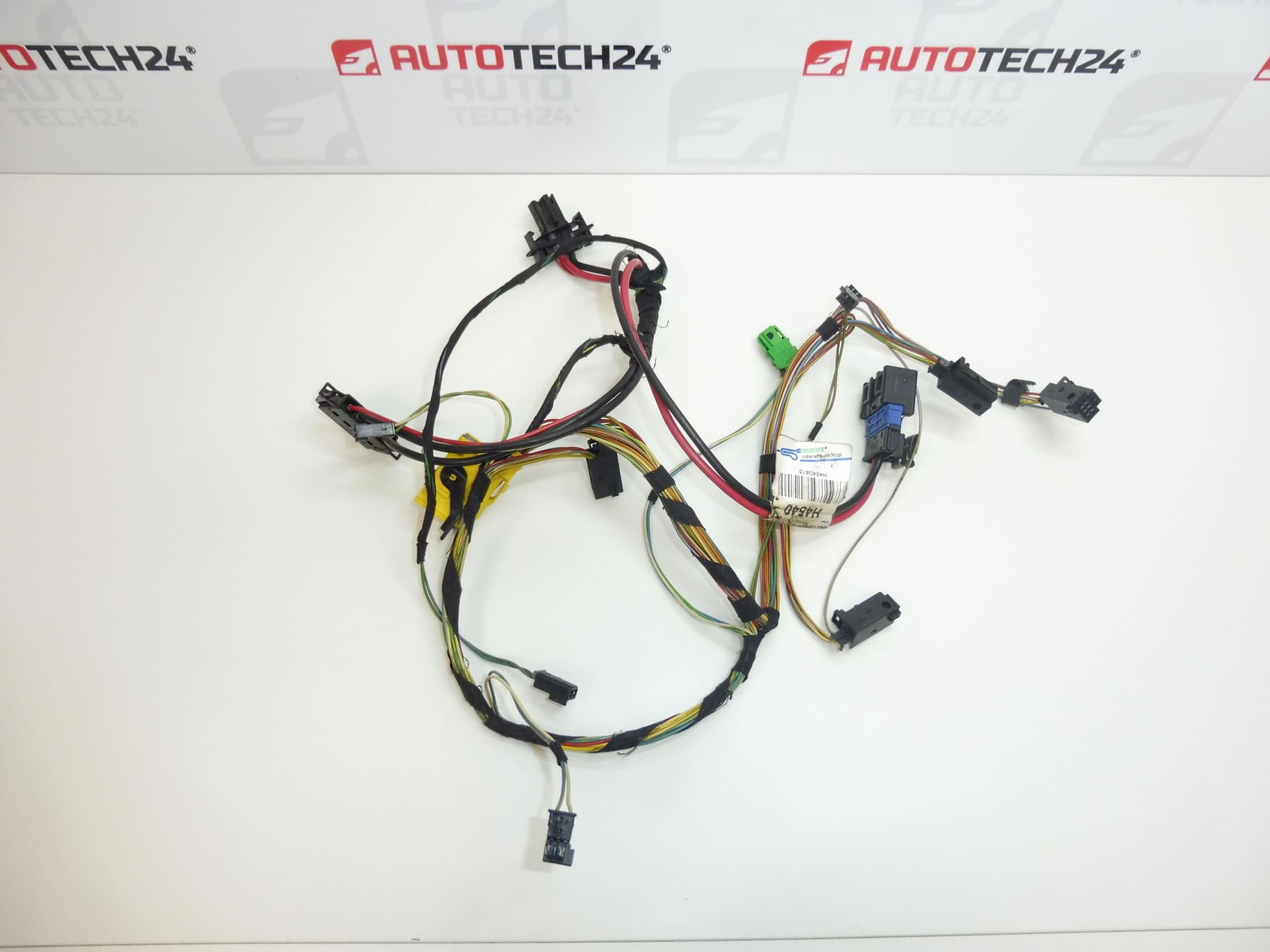

Mazo de cables completo  de climatización digital BEHR para vehículos Citroen C4 y peugeot Peugeot 307 a partir de 2005

Descripción de la pieza

El mazo de cables de climatización digital BEHR usado sirve para conectar eléctricamente los componentes del sistema de climatización. Está destinado a reparar el cableado, por ejemplo, cuando los conductores, el aislamiento o los conectores están dañados. Sustituir el mazo correspondiente puede ayudar a solucionar averías causadas por cables interrumpidos o contactos defectuosos, sin necesidad de reparar provisionalmente las conexiones individuales.

Al elegirlo, compare especialmente la referencia de producto 6445WZ, la designación H4540 y la configuración de los conectores con la pieza original. La coincidencia del modelo del vehículo por sí sola no basta: también es importante que corresponda a la versión de climatización digital BEHR.

Información técnica

• Fabricante: BEHR
• Modelo: Citroen C4; Peugeot 307
• Otras referencias: H4540
• Tipo de pieza: mazo de cables de climatización digital
• Versión de climatización: BEHR
• Periodo de aplicación según la documentación: a partir de 2005
• Estado: pieza usada
• Otras designaciones en la documentación: NFP

Códigos de producto

• Códigos de producto: 6445WZ, H4540
• Modelos: Citroen C4; Peugeot 307

Compare las referencias con la identificación del mazo original, junto con la forma de los conectores, la disposición de sus contactos y las ramificaciones del cableado.

Recomendaciones de montaje

En general, para este tipo de pieza: la sustitución requiere manipular los conectores con cuidado y mantener el recorrido correcto del cableado. El siguiente procedimiento es general; el acceso exacto al mazo, el desmontaje de los componentes circundantes y el procedimiento de desconexión y conexión de la batería dependen del modelo y la versión concretos del vehículo.

1) Antes del montaje

• Compruebe primero que la causa de la avería esté realmente relacionada con el cableado y no con otro componente de la climatización.
• Compare con el mazo antiguo la identificación, la cantidad y la forma de los conectores, sus mecanismos de bloqueo, la disposición de los contactos, las longitudes de las distintas ramificaciones y los puntos de fijación.
• Inspeccione la pieza usada: el aislamiento no debe estar desgastado por roce ni fundido, los contactos no deben estar sueltos ni corroídos y los conectores no deben presentar grietas.
• Documente el recorrido original del mazo y la conexión de los conectores, preferiblemente mediante fotografías.

2) Herramientas y materiales necesarios

• Herramientas manuales habituales y útiles adecuados para soltar con cuidado las cubiertas y las grapas de fijación.
• Útil para desbloquear conectores, linterna y etiquetas de identificación.
• Multímetro para comprobar el cableado desconectado según el esquema correspondiente.
• Si es necesario, un producto específico para contactos eléctricos y material de fijación o protección adecuado para el cableado de automóviles.

3) Procedimiento de montaje paso a paso

1. Apague el contacto, inmovilice el vehículo y deje que los sistemas electrónicos pasen al estado de reposo según el procedimiento de mantenimiento del fabricante.
2. Desconecte la batería de la forma prescrita. No desconecte los conectores del mazo mientras estén bajo tensión.
3. Acceda al mazo desmontando los componentes circundantes necesarios según la documentación específica del vehículo. Durante el trabajo, no intervenga innecesariamente en el circuito de refrigerante de la climatización.
4. Fotografíe el recorrido de cada ramificación y marque las conexiones correspondientes si existe riesgo de confundirlas.
5. Desbloquee los conectores uno a uno y extráigalos sujetándolos por el cuerpo, no por los cables. No fuerce los seguros que estén atascados.
6. Suelte las grapas y retire el mazo original. Compruebe que no haya bordes afilados, señales de sobrecalentamiento ni humedad a lo largo del recorrido.
7. Compare ambos mazos colocándolos uno junto al otro. Si hay diferencias en las conexiones, los conectores o las ramificaciones, no continúe sin aclararlas mediante la documentación técnica.
8. Elimine la causa identificada del daño original y coloque el mazo de repuesto siguiendo el recorrido correspondiente, sin tensión, torsiones ni dobleces pronunciados.
9. Conecte los conectores a sus correspondientes contrapartes y compruebe que sus seguros queden bloqueados. No introduzca los contactos ni los conectores a la fuerza.
10. Fije el mazo de modo que no toque piezas móviles ni quede atrapado entre los componentes circundantes. Deje una holgura natural en cada ramificación.
11. Vuelva a montar los componentes desmontados, compruebe que todas las conexiones estén completas y conecte la batería según el procedimiento del fabricante.

4) Comprobaciones después del montaje y verificación del funcionamiento

Compruebe primero el funcionamiento de la climatización con el vehículo parado: la respuesta de los mandos y los cambios de ajuste de temperatura, ventilador y distribución del aire, según el equipamiento del vehículo. Preste atención a posibles interrupciones de funcionamiento, olor a aislamiento sobrecalentado u otros síntomas inusuales. Si aparecen, apague el sistema e investigue la avería. Una breve prueba de conducción posterior puede revelar contactos intermitentes que se manifiestan con las vibraciones; si los problemas persisten, conviene realizar un diagnóstico del sistema eléctrico.

5) Errores más frecuentes durante el montaje y cómo evitarlos

• Elegir únicamente según el modelo del coche: compare también los códigos de la pieza, la versión de climatización y todos los conectores.
• Tirar de los cables: libere primero el seguro y manipule el conector por su cuerpo.
• Conectores que no encajan completamente: compruebe siempre su bloqueo mecánico después de conectarlos.
• Cableado atrapado o tenso: antes de volver a colocar las cubiertas, revise todo el recorrido accesible del mazo.
• No eliminar la causa de la avería original: elimine el origen de la humedad, el roce o la sobrecarga eléctrica; de lo contrario, el daño puede repetirse.

Motivos por los que se daña la pieza

En los mazos de cables de climatización suelen darse, en general, las siguientes causas de daños; no se trata de una descripción de defectos detectados en esta unidad:

• Envejecimiento del aislamiento y esfuerzos térmicos, que pueden provocar fragilidad y grietas en la protección de los conductores.
• Vibraciones y rozamiento cuando el cableado está suelto o mal fijado.
• Humedad y corrosión de los contactos, que provocan un aumento de la resistencia de contacto y conexiones intermitentes.
• Sobrecarga eléctrica o contacto defectuoso, que pueden causar sobrecalentamiento localizado y fusión parcial del conector.
• Desmontaje poco cuidadoso e intervenciones anteriores, por ejemplo, cables arrancados, seguros de conectores dañados o empalmes inadecuados.
• Aprisionamiento durante el montaje de los componentes circundantes, que puede dañar el aislamiento o el propio conductor.
