Descripción

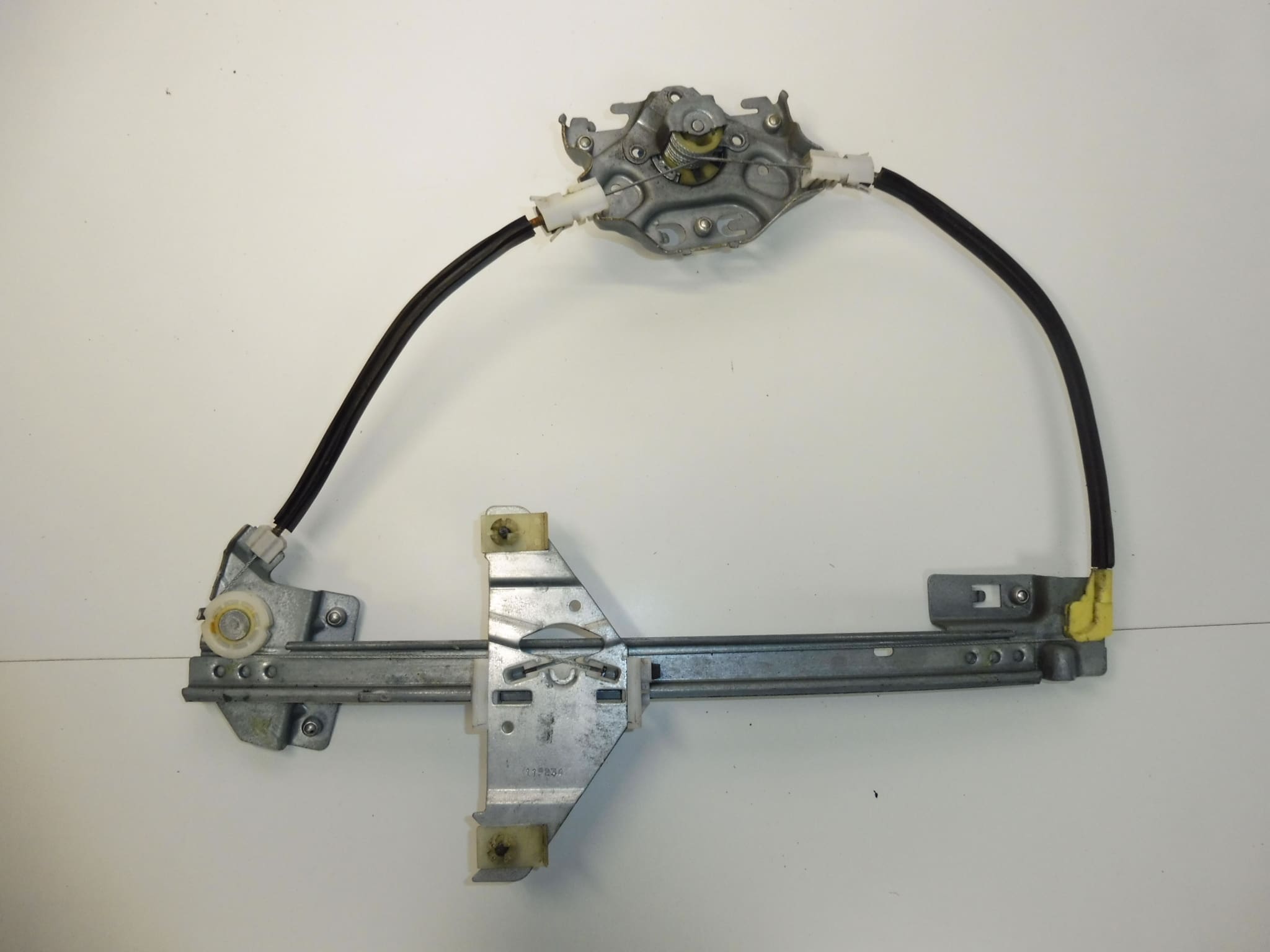

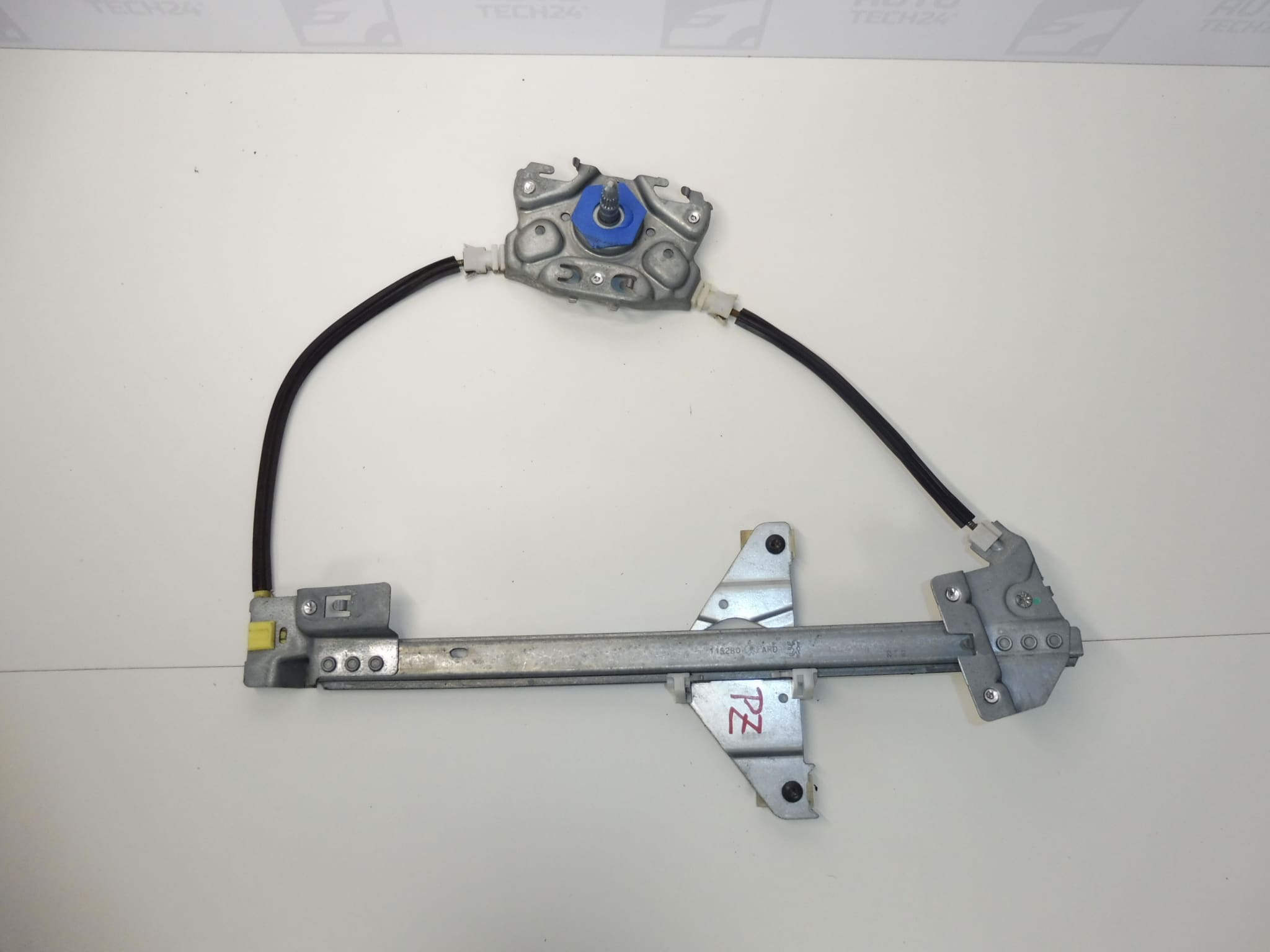

Mecanismo elevalunas de la ventana trasera derecha para vehículos PEUGEOT 307
Lado detrás del pasajero
Accionamiento manual de la ventana
Descripción de la pieza
El mecanismo elevalunas usado de la ventana trasera derecha del Peugeot 307, con la referencia 9224A5, sirve para subir y bajar el cristal mediante accionamiento manual. Está destinado al lado detrás del pasajero y ofrece la posibilidad de sustituir un mecanismo dañado sin comprar una pieza nueva.
Al elegirlo, compare sobre todo el número de producto, el diseño del mecanismo y sus puntos de fijación con la pieza original. Se trata de un elevalunas manual, no de una versión eléctrica. La sustitución puede resolver problemas de atascos o de movimiento irregular de la ventana si la causa es el propio mecanismo.
Información técnica
- Fabricante: no indicado; la documentación incluye la denominación Stellantis CITROEN PEUGEOT.
- Modelo: Peugeot 307.
- Tipo de pieza: mecanismo elevalunas.
- Ubicación: ventana trasera derecha, lado detrás del pasajero.
- Accionamiento: manual.
- Estado: pieza usada.
- Otros números: no indicado.
- Denominación adicional en la documentación: NFP.
Códigos de producto
- Códigos de producto: 9224A5.
- Modelo: Peugeot 307.
El número 9224A5 es el dato principal para buscar esta pieza. Antes de montarla, compare también el diseño constructivo y la conexión del accionamiento manual con el mecanismo desmontado.
Recomendaciones de montaje
El procedimiento siguiente es general para los mecanismos elevalunas manuales. La forma exacta de desmontar el revestimiento de la puerta, fijar el cristal y sujetar el elevalunas depende de la versión concreta del vehículo. Siga el procedimiento de servicio del fabricante.
1) Antes del montaje
- Compare el número de pieza, la versión trasera derecha, los puntos de fijación, la sujeción del cristal y la conexión del accionamiento manual.
- Compruebe que el mecanismo usado no tenga deformaciones, grietas, corrosión importante ni piezas móviles dañadas.
- Revise las guías y las juntas de la ventana. Una resistencia excesiva del cristal también puede sobrecargar el elevalunas sustituido.
- Prepare un soporte seguro o un medio para sujetar el cristal. Una vez desconectado del mecanismo, el cristal no debe caer dentro de la puerta.
2) Herramientas y materiales necesarios
- Herramientas manuales habituales adecuadas para las uniones de la puerta.
- Herramientas de plástico para soltar el revestimiento y un medio adecuado para sujetar el cristal.
- Guantes de protección, protección para los bordes y las superficies pintadas, y productos de limpieza adecuados para los materiales afectados.
- Según el método de fijación, herramientas para retirar y volver a instalar los elementos de fijación.
3) Procedimiento de montaje paso a paso
- Inmovilice el vehículo y prepare espacio suficiente para trabajar con la puerta abierta.
- Siguiendo el procedimiento de servicio, retire el mando manual de la ventana, las cubiertas y el revestimiento de la puerta. Guarde los elementos de fijación de forma ordenada para evitar confundirlos.
- Si debajo del revestimiento hay una lámina protectora o una barrera contra la humedad, despéguela o retírela con cuidado para poder volver a sellarla correctamente.
- Si el mecanismo se mueve, coloque el cristal en una posición que permita acceder a su fijación. No fuerce una ventana atascada.
- Sujete firmemente el cristal para evitar que caiga y, a continuación, desconéctelo del mecanismo de acuerdo con su diseño.
- Afloje las fijaciones del elevalunas original y extráigalo con cuidado. Proteja el cristal, las guías y cualquier cableado del interior de la puerta.
- Revise y limpie las guías de la ventana accesibles y las superficies de apoyo. Antes de instalar la pieza de recambio, elimine la causa de la resistencia excesiva o del guiado incorrecto del cristal.
- Coloque el mecanismo de recambio, sitúelo correctamente y fíjelo siguiendo las instrucciones del fabricante. El montaje no debe torcer ni someter el mecanismo a esfuerzos.
- Conecte el cristal al mecanismo, compruebe que esté bien asentado en las guías y retire los medios auxiliares de sujeción solo cuando esté fijado de forma segura.
- Coloque provisionalmente el mando manual y compruebe despacio el movimiento de la ventana. Si se atasca, se desvía o presenta una resistencia inusual, interrumpa el trabajo y corrija el montaje.
- Restablezca la protección contra la humedad y monte el revestimiento de la puerta y el mando manual. Por último, vuelva a comprobar el funcionamiento de la ventana completamente montada.
4) Comprobaciones tras el montaje y verificación del funcionamiento
- Baje y suba la ventana lentamente varias veces. El movimiento debe ser fluido, sin saltos ni resistencia importante.
- Compruebe que el cristal siga correctamente guiado, que apoye sobre la junta en posición cerrada y que no baje por sí solo.
- Verifique la fijación del mando manual y del revestimiento de la puerta. Al cerrar la puerta no deben oírse piezas sueltas.
- Compruebe el funcionamiento del elevalunas con el vehículo parado. Una breve prueba de conducción, si procede, puede revelar golpes o un ruido excesivo alrededor de la ventana cerrada.
5) Errores de montaje más frecuentes y cómo evitarlos
- Sujeción insuficiente del cristal: sujételo o fíjelo siempre de forma segura antes de desconectarlo del mecanismo.
- Colocación incorrecta del mecanismo o del cristal: compruebe las guías y la posición de las uniones antes de terminar de montar la puerta.
- Forzar el mecanismo cuando se atasca: localice primero la causa de la resistencia para evitar daños en la transmisión o en los puntos de fijación.
- Dejar las guías sucias o dañadas: sustituir únicamente el elevalunas puede no resolver la causa de la sobrecarga.
- Barrera protectora de la puerta mal sellada: después del montaje, vuelva a pegarla y sellarla correctamente.
Motivos por los que se daña la pieza
En los elevalunas manuales, los daños suelen deberse al desgaste de las piezas móviles o a una sobrecarga prolongada. Las siguientes causas son generales y no describen el estado de la pieza ofertada:
- Desgaste de la transmisión y las uniones por el uso repetido y el paso del tiempo.
- Mayor resistencia en las guías del cristal causada por suciedad, juntas dañadas o una colocación incorrecta de la ventana.
- Giro forzado del mando cuando el cristal está atascado o congelado.
- Humedad y corrosión, que dificultan el movimiento del mecanismo y debilitan sus piezas.
- Deformación de la puerta o montaje previo incorrecto, que hacen que el mecanismo funcione fuera de su posición adecuada.
