Descripción

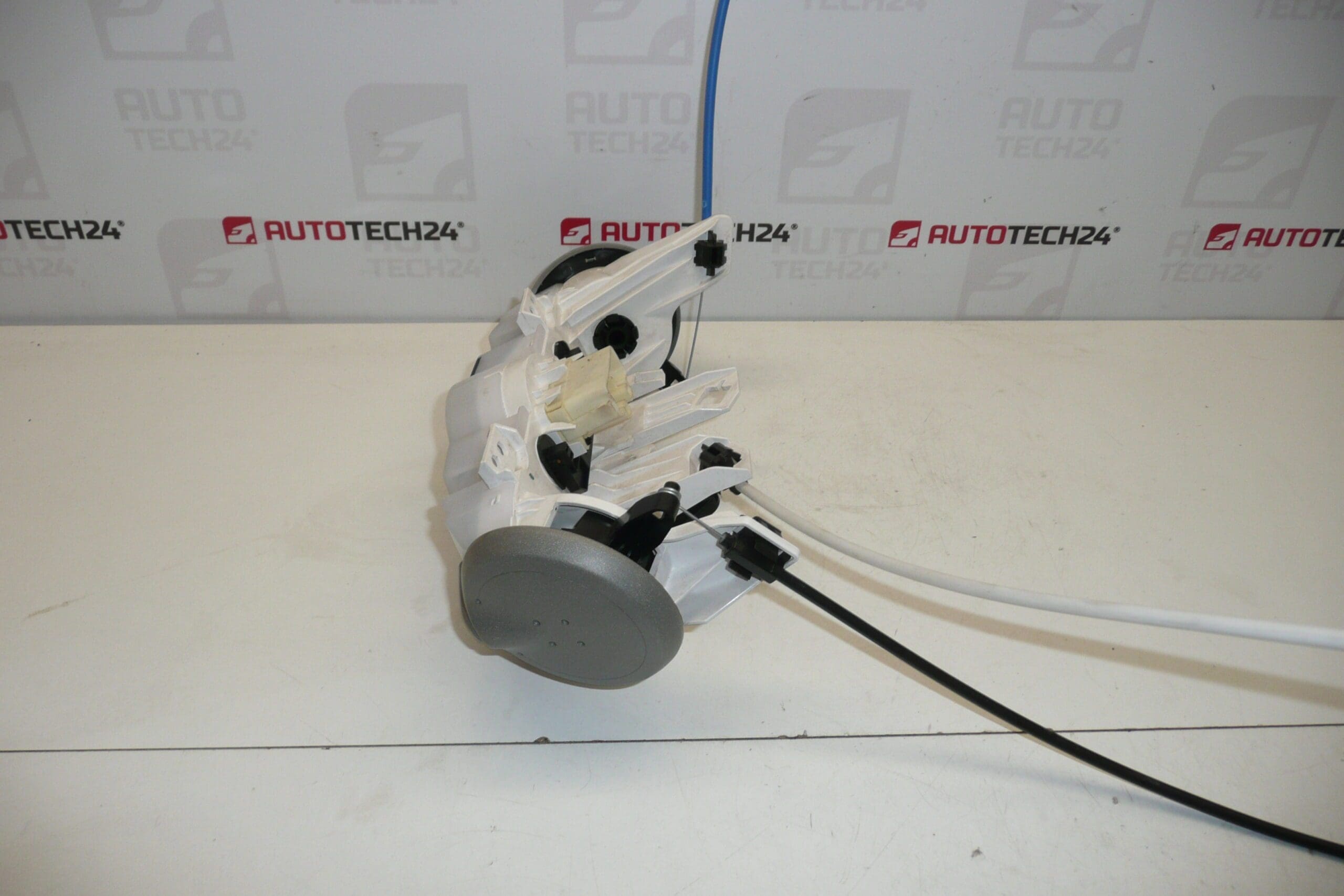

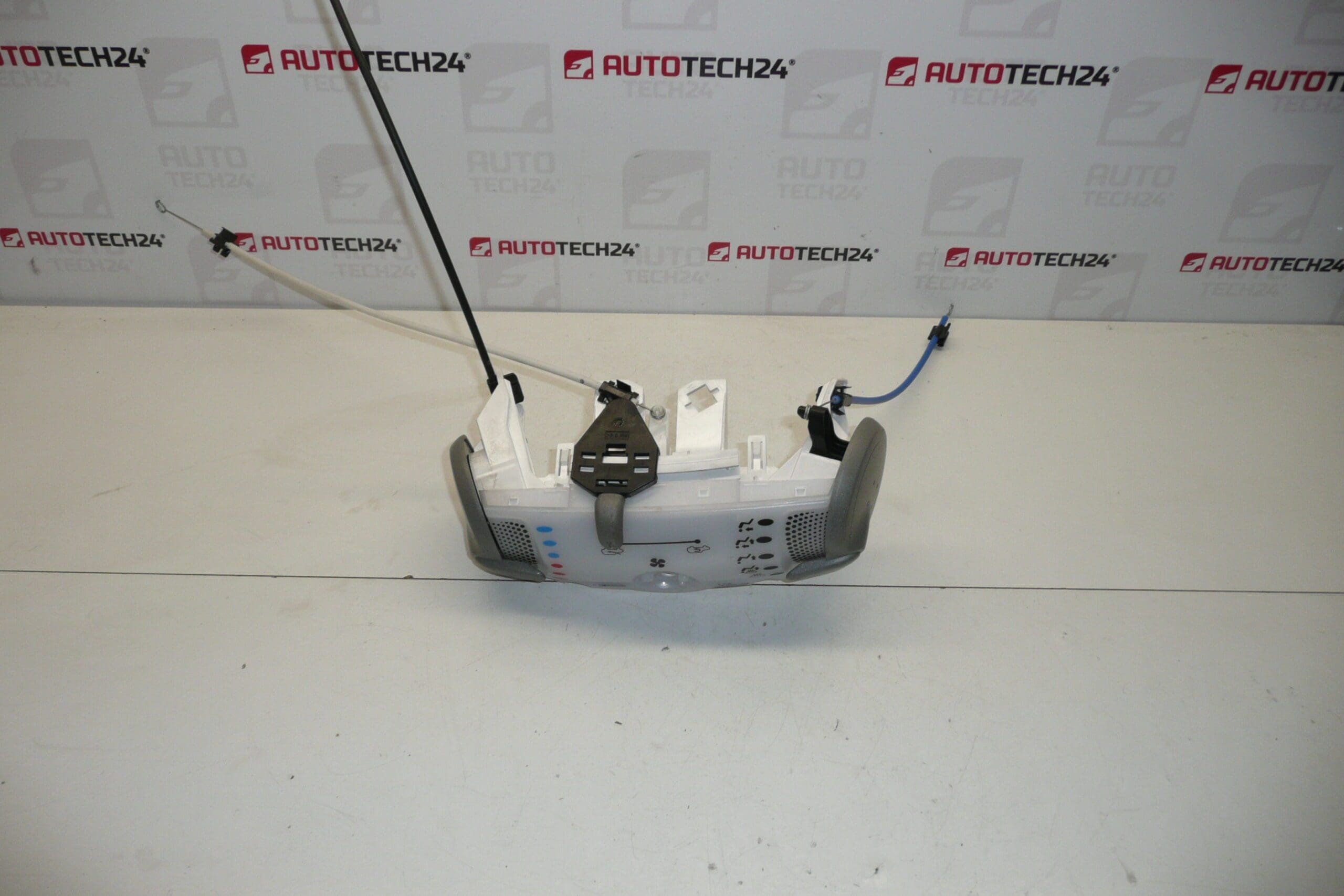

Control de calefacción y aire acondicionado manual para coches CITROEN C1 y PEUGEOT 107 hasta 2014
Con barras de control
Descripción de la pieza
El mando manual de calefacción y aire acondicionado Citroën C1 / Peugeot 107 de segunda mano está destinado a regular la calefacción y el aire acondicionado del habitáculo. Es una opción adecuada al reemplazar un panel de control dañado, por ejemplo, si sus controles están desgastados o dañados mecánicamente. La designación 55900-0H040 es especialmente importante para encontrar la pieza.
Los componentes son barras de control que transmiten el movimiento de los controles a los respectivos mecanismos. Antes de sustituirlo, es aconsejable distinguir entre un defecto en el propio panel y un tirante rígido o un mecanismo de conexión: su resistencia excesiva puede dañar incluso el controlador de repuesto.
Información técnica
- Fabricante: no especificado
- Modelo: Citroën C1, Peugeot 107
- Determinación del tiempo según documentos: hasta 2014
- Tipo de pieza: control de calefacción y aire acondicionado manual
- Parte del suministro según documentos: varilla de control
- Condición: pieza usada
- Designación principal: 55900-0H040
- Otros números: 6452P6, 6451SG, 6451SJ, 6451SH
Códigos de producto
Códigos de producto: 55900-0H040, 6452P6, 6451SG, 6451SJ, 6451SH.
A la hora de elegir, compare la designación de la pieza original, el diseño del panel, la fijación, la conexión y el extremo de las varillas. Las cifras proporcionadas provienen de la documentación del producto; no confirman en sí mismos la intercambiabilidad mutua de todos los diseños.
Recomendaciones de instalación
En general, el siguiente procedimiento se aplica a este tipo de pieza. El método exacto para acceder al panel, desconectar los tirantes y cualquier ajuste depende del modelo y diseño específico del automóvil. Siga el procedimiento de servicio del fabricante.
1) Antes del montaje
- Compare los números de pieza, la disposición del controlador, los puntos de montaje y los conectores eléctricos con la pieza anterior.
- Compruebe el número, longitud, recorrido y terminación de los tirantes, incluida la fijación de sus tapas.
- Inspeccione los soportes de plástico, los pestillos y los controles. Busque grietas, deformaciones o piezas sueltas.
- Compruebe minuciosamente el funcionamiento de los controles y las varillas de tracción. No fuerce la resistencia y no gire los controles más allá de los topes.
- Compruebe el libre movimiento de los mecanismos posteriores para que la causa del defecto original no dañe el panel de sustitución.
2) Herramientas y materiales necesarios
Normalmente son suficientes destornilladores o puntas adecuadas según las conexiones utilizadas, palancas de plástico para desmontaje del revestimiento, una linterna y herramientas para marcar las conexiones. También prepare un contenedor para sujetadores y un teléfono para registrar la ruta original de los tirantes. Adapte la selección exacta de herramientas al diseño del coche.
3) Procedimiento de montaje paso a paso
- Asegure el vehículo contra el movimiento, apague el encendido y desconecte la batería según el procedimiento del fabricante antes de desconectar las conexiones eléctricas.
- Afloje con cuidado las cubiertas y molduras necesarias de acuerdo con el procedimiento de servicio. No aplique fuerza excesiva a los pestillos de plástico.
- Fotografíe la posición del panel original, el recorrido de las varillas, su fijación y cualquier conexión eléctrica.
- Desabroche el panel y extráigalo lo suficiente para evitar tensar los tirantes o el cableado.
- Marcar conexiones individuales. Desconecte todos los conectores eléctricos después de soltar los fusibles, no tirando de los cables.
- Suelte las abrazaderas y los extremos de la barra de dirección en el orden prescrito por el fabricante. Registrar la posición de los controles y mecanismos de seguimiento.
- Retire la pieza original y compárela nuevamente con el panel de repuesto, incluidos los tirantes y los puntos de fijación.
- Guarde las varillas en la guía correspondiente sin dobleces ni pellizcos. Coloque sus tapas y extremos en los soportes correctos; realice cualquier configuración de acuerdo con el procedimiento de servicio.
- Conecte los conectores eléctricos si forman parte del diseño. Comprueba su sujeción y cableado libre.
- Antes de la fijación final, pruebe suavemente el funcionamiento mecánico de los controles en todo su rango. Si hay resistencia inusual, detenga el movimiento y revise la guía y fijación de las varillas.
- Coloque el panel, reemplace las cubiertas y los adornos, y conecte la batería de acuerdo con las instrucciones del fabricante. Luego realice una verificación de funcionamiento.
-
4) Comprobaciones posteriores al montaje y verificación del funcionamiento
- Verifique el buen funcionamiento de los controladores sin atascos ni retornos automáticos.
- Intente cambiar los ajustes de temperatura, la distribución del aire y otras funciones según el diseño real del panel.
- Evaluar el funcionamiento de la calefacción y el aire acondicionado en las condiciones que permitan su funcionamiento. Es posible que el controlador no cause un calentamiento o enfriamiento insuficiente.
- Compruebe el ajuste perfecto del panel y la moldura. Realice una posible prueba de conducción breve solo después del montaje completo y la verificación de las funciones básicas en el sitio.
5) Los errores de montaje más comunes y cómo evitarlos
- Reemplazo de tirantes: marcar y documentar su cableado original antes del desmontaje.
- Cubierta de tirantes insuficientemente asegurada: verificar que todos los clips estén asentados, de lo contrario el movimiento del controlador podría no transmitirse correctamente.
- Pellizco o doblez pronunciada en el tirante: siga el recorrido original y compruébelo antes de colocar las cubiertas.
- Desalineación de las posiciones del actuador y del mecanismo: siga el procedimiento de ajuste del fabricante para permitir que el actuador alcance su rango de trabajo completo.
- Superar la resistencia por la fuerza: primero eliminar la causa de la rigidez; una rotación forzada puede dañar las piezas de plástico y los tirantes.
Razones por las que la pieza está dañada
En el caso de mandos de calefacción y aire acondicionado manual con tirantes, las causas generales de avería son especialmente:
- Desgaste de los mecanismos de control durante el uso prolongado.
- Envejecimiento de los plásticos y su estrés por cambios de temperatura en el interior.
- Aumento de la resistencia de los enlaces o mecanismos de seguimiento que sobrecargan los controles y manijas.
- Fuerza el control mediante topes o cuando el mecanismo está atascado.
- Desmontaje imprudente o montaje incorrecto, por ejemplo clips rotos o guiado incorrecto de los tirantes.
- Intrusión de suciedad o líquidos que pueden perjudicar el funcionamiento mecánico y dañar posibles contactos eléctricos.
