Descripción

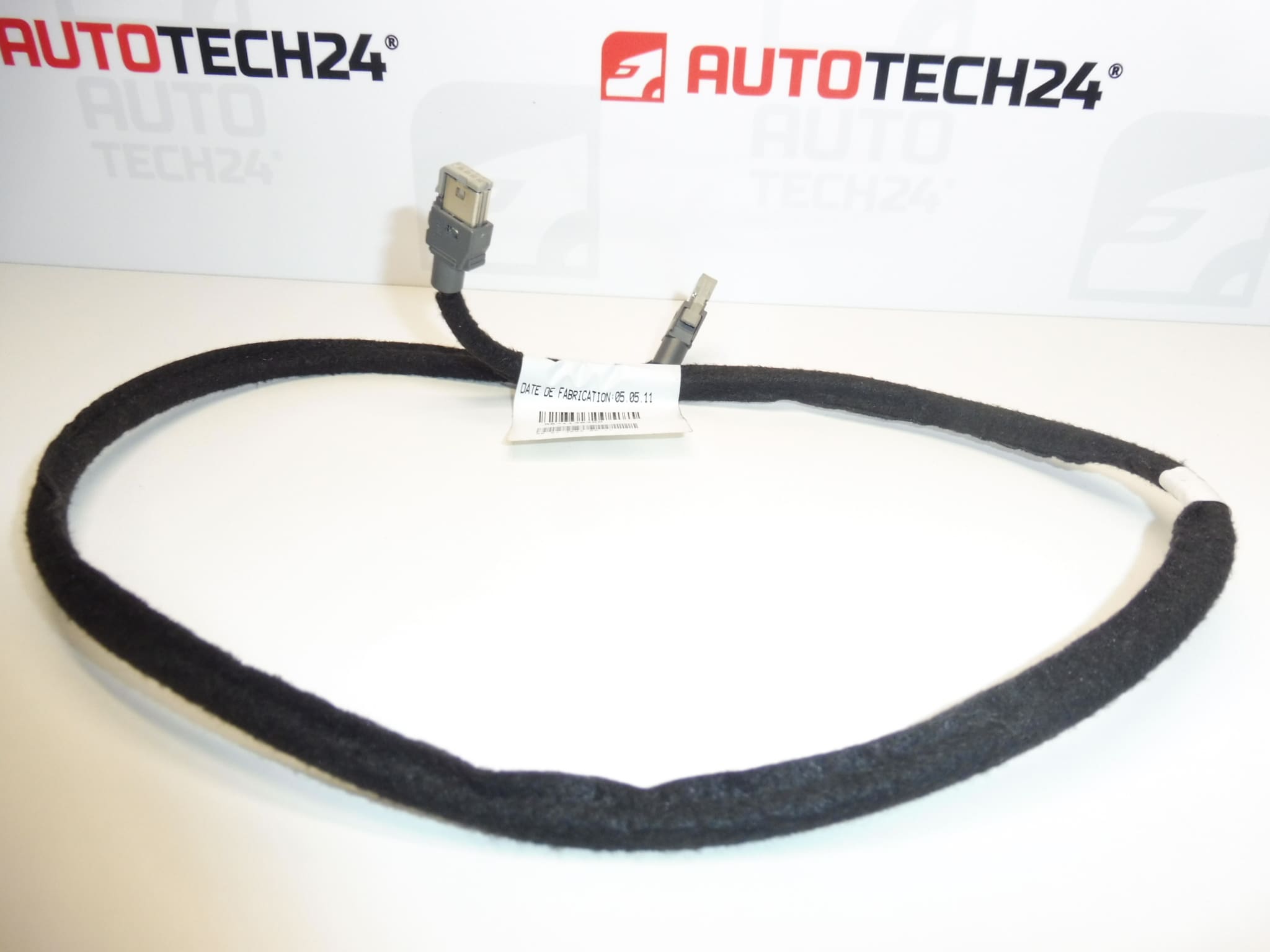

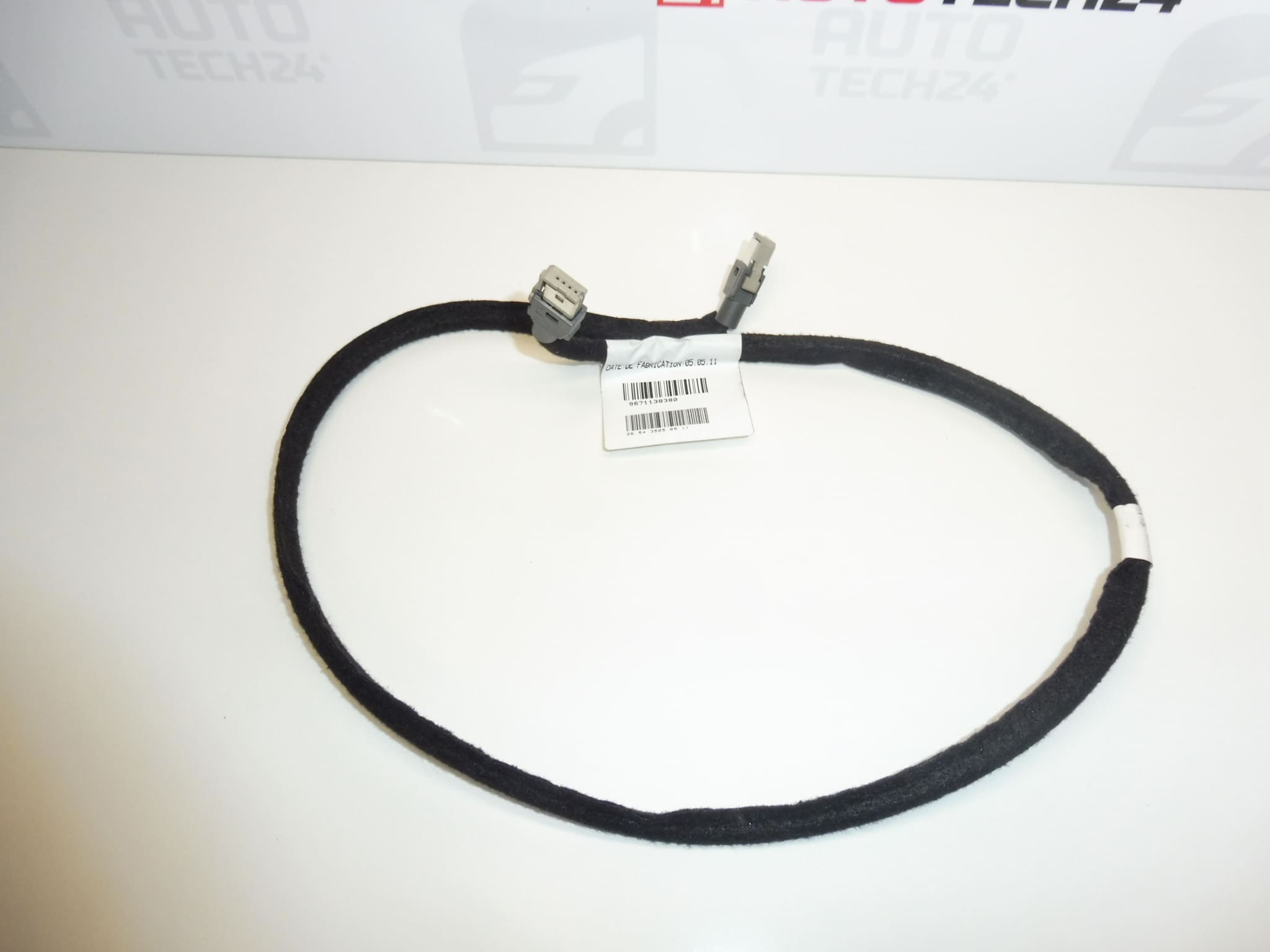

Cable de conexión USB para coches Citroen C4 B7
Descripción de la pieza
El mazo de cables de conexión USB Citroën Peugeot usado con la marca 9671138380 y 6574SV sirve para conectar la interfaz USB con la electrónica del automóvil correspondiente. Si el cable original está dañado, reemplazarlo puede ser la solución a una conexión intermitente o a una conexión USB rota si el fallo realmente está en el paquete.
La descripción larga menciona Citroën C4 B7, las etiquetas del producto también Peugeot 308. Al elegir, compare en particular los números de producto, el diseño del conector y el tendido de cables con la pieza original. Un paquete correctamente seleccionado permitirá reemplazar una conexión dañada sin intervención improvisada en el cableado.
Información técnica
- Fabricante: no especificado; en los documentos aparece la etiqueta Stellantis CITROEN PEUGEOT.
- Modelo: Citroen C4 B7 según descripción larga; Peugeot 308 según etiquetas del producto.
- Tipo de pieza: arnés del conector USB.
- Condición: pieza de automóvil usada.
- Categoría: componentes eléctricos – mazos de cables – otros.
- Otros números: no especificado.
Códigos de producto
- Códigos de producto: 9671138380, 6574SV.
Utilice las marcas indicadas cuando busque un reemplazo y lo compare con el volumen USB original. Al mismo tiempo comprobar la compatibilidad de los conectores y el diseño mecánico.
Recomendaciones de instalación
Generalmente para este tipo de piezas: el cableado USB requiere un manejo cuidadoso de los conectores y un enrutamiento adecuado sin tirar ni pellizcar. El siguiente procedimiento es general; El enfoque exacto de la pieza y el método de desmontaje de los componentes circundantes depende del modelo específico y del diseño del automóvil.
1) Antes del montaje
- Primero verifique que el problema no sea causado por el dispositivo conectado, su cable o la propia toma USB.
- Compare las marcas disponibles, la longitud y el recorrido del arnés, la forma del conector, las características de bloqueo y codificación con la pieza anterior.
- Inspeccione la pieza usada: el aislamiento no debe estar desgastado, los conectores agrietados ni los contactos visiblemente deformados o corroídos.
2) Herramientas y materiales necesarios
Suelen ser útiles palancas de desmontaje de plástico, herramientas manuales habituales según las conexiones utilizadas, una linterna y, si es necesario, un medio adecuado para la limpieza de los contactos eléctricos. Para mediciones eléctricas, utilice un multímetro únicamente con conocimiento del cableado y del arnés desconectado.
3) Procedimiento de montaje paso a paso
- Detén el coche de forma segura, apaga el contacto y desconecta los dispositivos conectados mediante USB.
- De acuerdo con el procedimiento de servicio del fabricante, permita que los componentes electrónicos entren en estado de reposo y garantice una desconexión segura de la fuente de alimentación antes de trabajar con el cableado.
- Retire con cuidado solo las cubiertas y los componentes necesarios para acceder al volumen.
- Tome una fotografía del enrutamiento y conexión del cable original antes de retirarlo.
- Libere los bloqueos del conector y desconéctelo agarrando el cuerpo, sin tirar del cable.
- Retire el arnés de los soportes y ojales sin dañar el cableado circundante.
- Compare ambas piezas una al lado de la otra y verifique el estado de los conectores coincidentes en el automóvil.
- Guía el paquete de repuesto a lo largo de la ruta original, sin dobleces pronunciados, tensiones ni contacto con bordes o piezas móviles.
- Inserte los conectores en la orientación correcta y verifique que sus fusibles estén seguros. Vuelva a montar el volumen.
- Restaurar la energía según el procedimiento del fabricante, verificar el funcionamiento y luego completar el montaje de las cubiertas. Compruebe que el cable no esté pellizcado en ninguna parte.
-
4) Comprobaciones posteriores al montaje y verificación del funcionamiento
Pruebe una conexión USB con un dispositivo que funcione y un cable adecuado. Verifique las funciones que admite el equipo específico del automóvil y la estabilidad de la conexión. Realizar la prueba con el vehículo parado; Por lo general, no es necesaria una prueba de manejo para verificar la conexión USB en sí.
5) Los errores de montaje más comunes y cómo evitarlos
- Intercambio de conectores similares: compare su codificación y nunca fuerce su conexión.
- Tirando de los cables: primero suelte el fusible y manipule sólo el cuerpo del conector.
- Cable pinzado o estirado: siga el recorrido original y compruebe su posición antes de colocar las fundas.
- Cambio sin determinar la causa del defecto: descartar el problema en el cable externo, dispositivo y toma USB antes del montaje.
Razones por las que la pieza está dañada
Los paquetes de cables USB generalmente se dañan principalmente por estrés mecánico o manipulación inadecuada. Esta no es una descripción de los defectos de esta pieza en particular.
- Doblar o tirar repetidamente del cable puede dañar los cables y su conexión a los contactos.
- Pellizcar al montar las cubiertas y frotar contra los bordes daña el aislamiento.
- La humedad y la suciedad en los conectores pueden provocar corrosión y una conexión inestable.
- Desconectar los conectores a la fuerza puede dañar los contactos o bloquear los fusibles.
- Las modificaciones no profesionales del cableado pueden provocar fallos de funcionamiento en la comunicación USB.
