Descripción

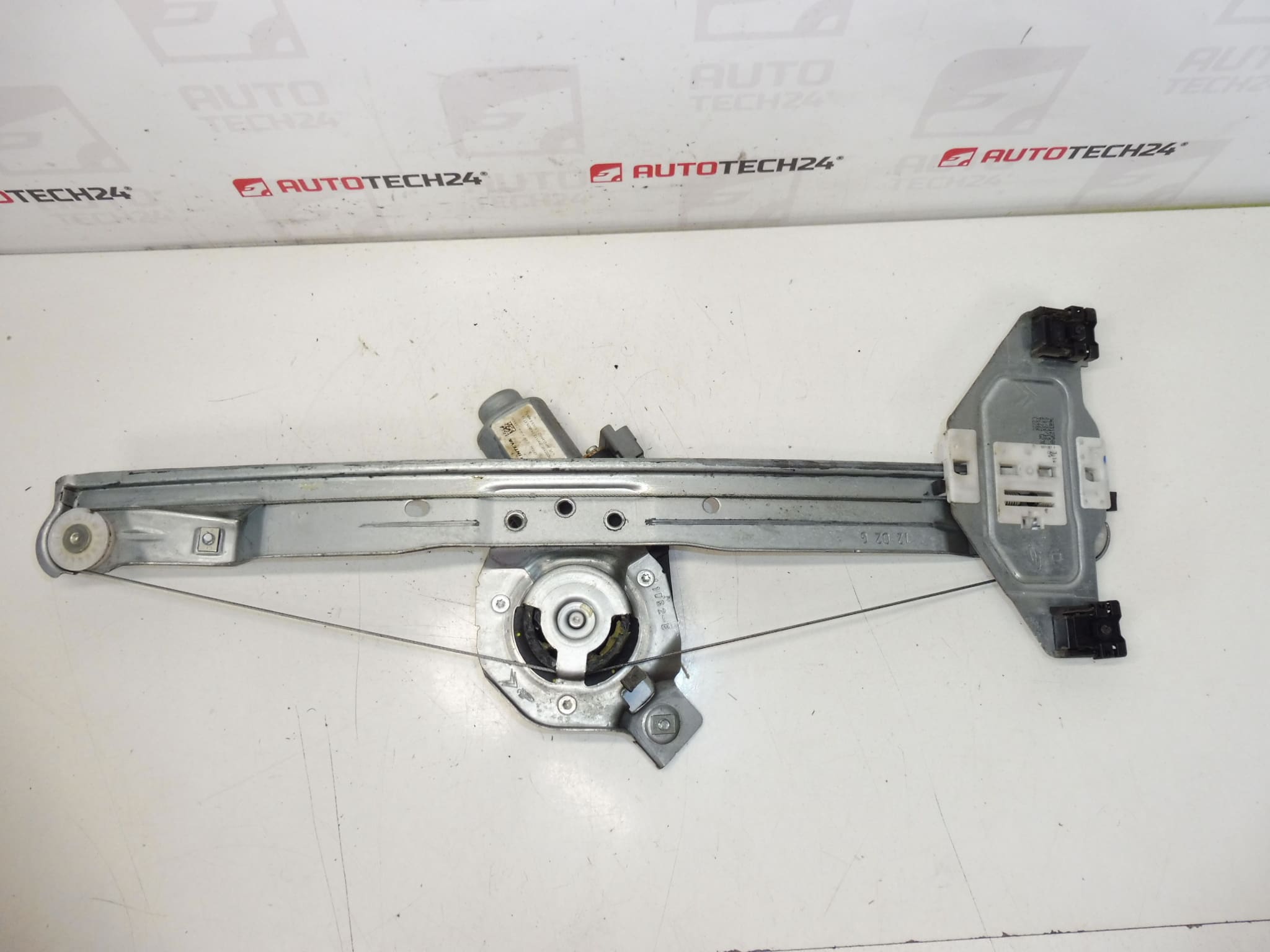

Mecanismo de descenso eléctrico de la ventanilla delantera derecha para coches Citroën C3 II A51
Lado – puerta del pasajero
Incluye motor eléctrico
6PIN
Descripción de la pieza
Este elevalunas usado es para la luneta delantera derecha y viene con motor eléctrico. Es una solución práctica para reparar controles de ventanas que no funcionan o que tartamudean sin tener que buscar piezas individuales por separado.
La pieza es especialmente adecuada para mecánicos y reparadores de viviendas que buscan una pieza original de coche PSA por número. Gracias al diseño 6PIN, es importante comparar el conector, el diseño general del mecanismo y la conformidad de los códigos de producto con la pieza existente en el coche al sustituirlo.
- Tipo de pieza: mecanismo de extracción de ventana
- Ubicación: puerta delantera derecha, lado del pasajero
- Parte del paquete: motor eléctrico
- Diseño del conector: 6PIN
Información técnica
- Fabricante: Stellantis Citroën Peugeot
- Modelo: Citroën C3 II A51
- Otros números: 9802617380
Códigos de producto
- Códigos de producto: 9222FQ, 9802617380
- Modelos de etiquetas/fondos: Citroën C3 II, Citroën C3 II A51
Recomendaciones de instalación
Generalmente/típicamente para este tipo de pieza, el procedimiento de reemplazo exacto puede variar según el diseño específico de la puerta y el equipamiento del vehículo. A continuación se muestra un procedimiento general práctico para reemplazar un mecanismo de ventana eléctrica con un motor.
1) Antes del montaje
- Compruebe si la pieza nueva se corresponde con la pieza original en diseño, forma, fijación y conector 6PIN.
- Compare los códigos de producto y la orientación de las piezas para el frente derecho.
- Inspeccionar el estado de los variadores, cables, soportes y conector, si están dañados mecánicamente.
- Verifique que el motor eléctrico esté incluido si reemplaza un conjunto completo.
2) Herramientas y materiales necesarios
- conjunto de herramientas manuales comunes
- destornilladores y palancas de plástico para retirar paneles
- Trinquete con accesorios adecuados
- detergente para eliminar la suciedad
- guantes de trabajo y posiblemente cinta protectora para asegurar el vidrio
3) Procedimiento de montaje paso a paso
- Desconecte la energía del vehículo de acuerdo con la práctica de servicio normal para trabajar en piezas eléctricas.
- Desmontar el revestimiento interior de la puerta para no dañar tiradores, tapas y mandos.
- Accede con cuidado al interior de la puerta y comprueba el cableado y posición del mecanismo original.
- Asegure el vidrio contra movimientos espontáneos o caídas para evitar daños durante el desmontaje.
- Desconectar el conector eléctrico del motor y soltar la fijación del mecanismo original.
- Retire el antiguo mecanismo de apertura de la ventana de la puerta, dejando espacio para el enrutamiento de los cables y espacio para su manipulación.
- Compare las piezas antiguas y nuevas una al lado de la otra, especialmente la fijación, la dirección de montaje, el conector y el diseño de los soportes.
- Coloque el nuevo mecanismo en su lugar y primero asientelo en la posición correcta sin fuerza.
- Paso a paso fijamos el mecanismo y conectamos el motor eléctrico mediante el conector correspondiente.
- Conecte el vidrio al mecanismo según el diseño de la solución original y compruebe que se mueve libremente sin cruces ni tensiones.
- Antes de montar completamente la puerta, compruebe que el cableado no roce en ninguna parte, no esté pellizcado y no interfiera con las piezas móviles.
- Después de una comprobación básica, vuelva a colocar los elementos de la cubierta y el revestimiento de la puerta.
-
4) Comprobaciones posteriores al montaje y prueba de manejo/verificación de funcionamiento
- Verifique el movimiento suave de la ventana en todo su rango sin tartamudeos ni sonidos inusuales.
- Compruebe la respuesta adecuada del motor al controlar tanto la retracción como la retracción.
- Comprueba que la ventana encaja correctamente y no se inclina al moverla.
- Después de plegar la puerta, vuelva a probar la función para asegurarse de que la moldura o el cableado no restrinjan el funcionamiento del mecanismo.
5) Los errores de montaje más comunes + cómo evitarlos
- Lado de pieza intercambiable: siempre verifique que sea el diseño frontal correcto.
- Conector inigualable: compruebe la coincidencia de 6 pines antes del montaje.
- Cableado pinzado: dirija los cables lejos de las partes móviles del mecanismo.
- Fijación insuficiente del vidrio durante el trabajo: fije el vidrio firmemente antes de desmontarlo.
- Fuerzar la instalación: si la pieza no encaja de forma natural, vuelva a comprobar la orientación y el ajuste.
Razones por las que la pieza está dañada
- Desgaste normal del mecanismo durante el uso prolongado
- daños o fatiga de cables y piezas guía
- mayor resistencia al mover la ventana
- intrusión de humedad y suciedad en el área de la puerta
- sobrecarga del motor cuando el mecanismo se cala
- daños en el conector o el cableado
