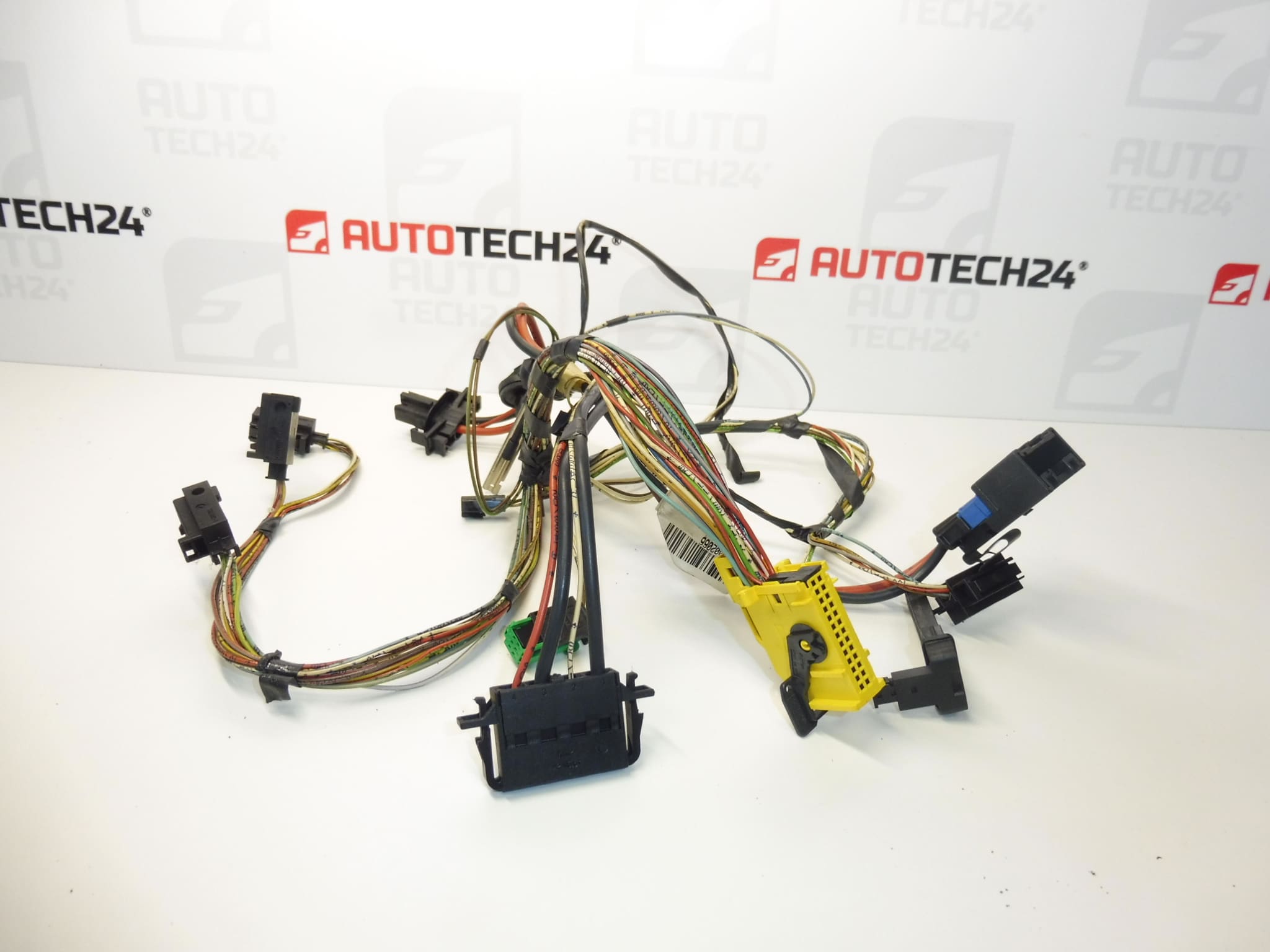

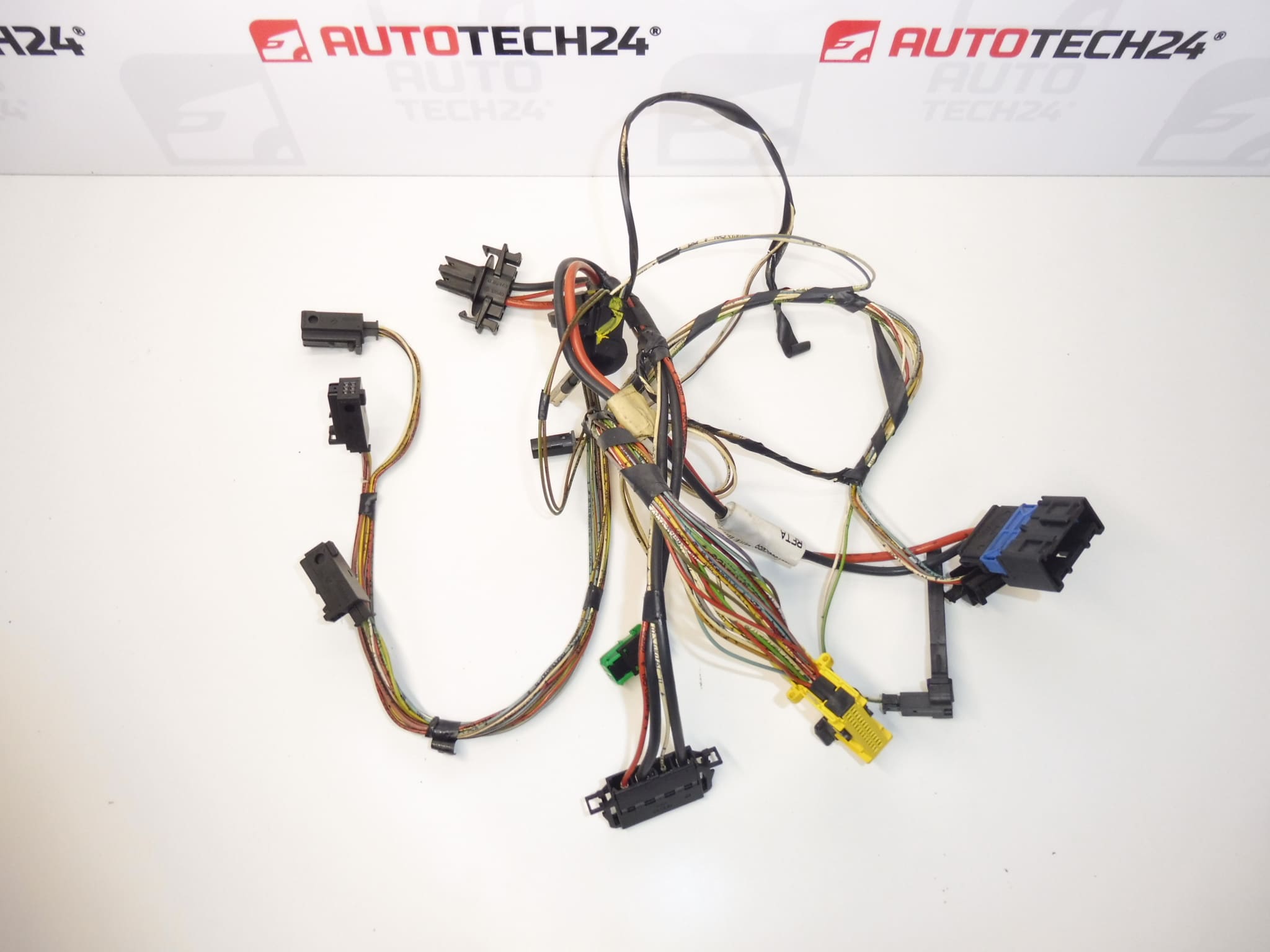

Mazo completo del climatizador digital BEHR para Peugeot 307 desde 2004
Descripción de la pieza
El mazo de cables usado del climatizador digital BEHR para Peugeot 307 desde 2004 sirve para conectar eléctricamente los componentes del sistema de climatización. Es una solución adecuada para reparar un cableado dañado, por ejemplo, si hay cables cortados o conectores dañados. Sustituir el mazo completo puede ser más práctico que reparar varios puntos dañados del cableado original.
Al elegirlo, guíese especialmente por los números 42991 y 643642, el diseño de los conectores y la disposición de cada una de las ramas. También es importante distinguir el tipo de climatización: en la documentación, este mazo figura para el climatizador digital BEHR.
Información técnica
- Fabricante: BEHR
- Modelo: Peugeot 307
- Números adicionales: T5 – designación adicional en el nombre del producto
- Tipo de pieza: mazo de cables del climatizador digital
- Aplicación según la documentación: Peugeot 307 desde 2004, climatizador digital BEHR
- Estado: pieza de automóvil usada
- Alcance según la descripción original: mazo completo
- Designación adicional en la documentación: NFP
Códigos del producto
- Códigos del producto: 42991, 643642
- Modelo: Peugeot 307
Compare los números con la identificación de la pieza original. Compruebe la compatibilidad teniendo en cuenta el tipo de climatización, la forma de los conectores, sus contactos y el recorrido del mazo, no solo el modelo del vehículo.
