Descripción

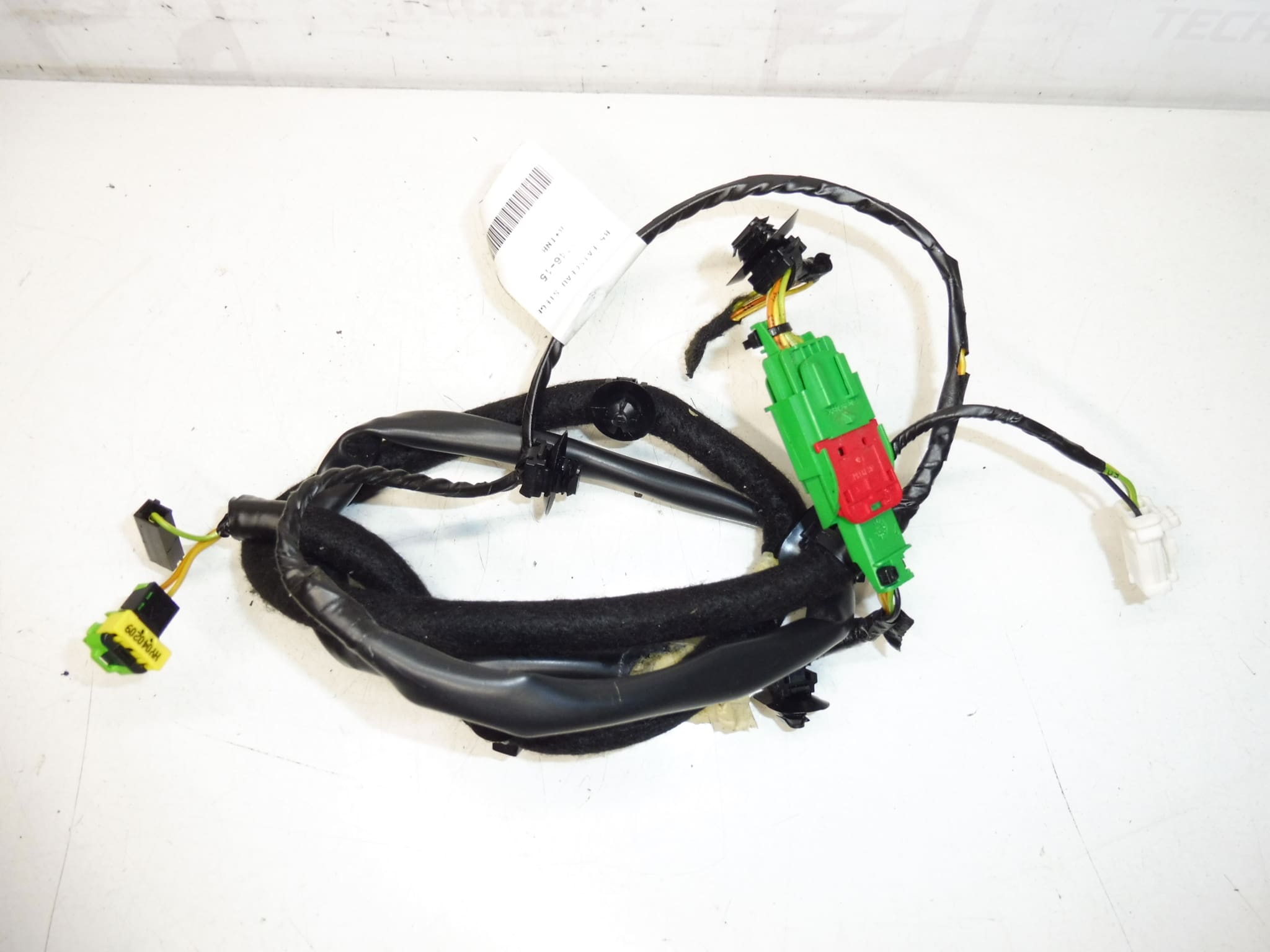

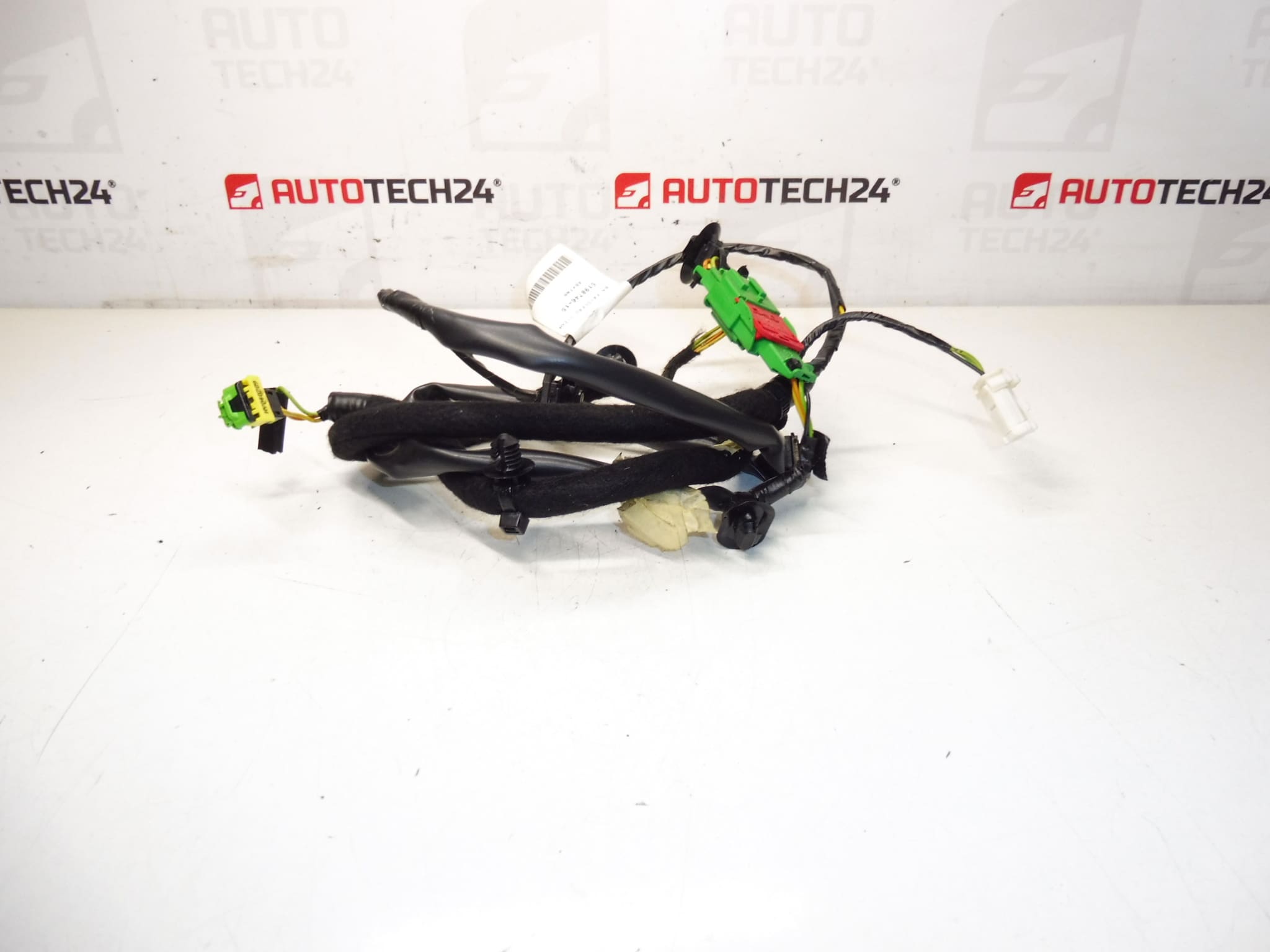

Arnés para asiento del conductor y del acompañante para vehículos Citroën C4 de primera serie.
Arnés de cableado específico para los asientos delanteros del Citroën C4 (primera generación). Diseñado para restaurar las conexiones eléctricas de mandos del asiento, calefacción (si procede), sensores y otros componentes integrados en el asiento. Ideal para mecánicos profesionales y aficionados al bricolaje automotriz que buscan una pieza de recambio identificable por código 6509J6.
Información técnica
- Fabricante: Stellantis (Citroën/Peugeot)
- Modelo: Citroën C4 (Primera Serie)
- Códigos de producto: 6509J6
- Otros números: No disponible
Función y compatibilidad
Este arnés conecta los mandos eléctricos del asiento, los sensores integrados y las posibles resistencias de calefacción a la red del vehículo. Es compatible con las versiones de la primera generación del Citroën C4 que utilizan el código 6509J6. Asegura la transmisión de señales y alimentación eléctrica entre la carrocería y los módulos alojados en el propio asiento.
Instalación
- Desconectar la batería antes de comenzar cualquier trabajo eléctrico para evitar cortocircuitos y despliegues accidentales de sistemas de seguridad.
- Desatornillar los anclajes del asiento y desplazarlo para acceder a las conexiones inferiores.
- Desconectar con cuidado los conectores existentes, liberar bridas y guías que sujetan el arnés antiguo.
- Retirar el arnés viejo y colocar el nuevo siguiendo la misma ruta, asegurando que no haya pellizcos ni puntos de roce con la carrocería.
- Recolocar y fijar todos los conectores, colocar bridas nuevas si procede y comprobar que las guías y clips quedan correctamente encajados.
- Montar de nuevo el asiento, apretar los pernos al par especificado por el fabricante y reconectar la batería.
- Realizar comprobaciones funcionales: ajustes eléctricos, calefacción (si procede) y verificación de indicadores de seguridad.
Recomendaciones de montaje
- Utilizar herramientas adecuadas y pares de apriete conforme a especificaciones del fabricante.
- Emplear bridas y protectores de cableado nuevos para evitar movimientos y desgaste por fricción.
- Aplicar grasa dieléctrica en conectores si se requiere protección contra la corrosión en entornos húmedos.
- Evitar tensiones en los cables: dejar suficiente holgura en puntos móviles del asiento.
- Probar todas las funciones antes de dar por concluida la instalación.
Por qué falla con más frecuencia
- Desgaste por movimiento: El constante desplazamiento del asiento puede provocar fatiga y ruptura de conductores en puntos de flexión.
- Fricción y roce: El arnés puede sufrir daños si no está bien sujeto y roza contra la carrocería o guías metálicas.
- Corrosión en conectores: Humedad y suciedad pueden causar mala conductividad y fallos intermitentes.
- Daños por impactos o manipulación: Golpes al retirar o instalar asientos pueden dañar los conectores o los terminales.
- Daños por roedores o cuerpos extraños: En algunos casos se producen mordeduras o cortes en el cableado.
Este arnés es una solución directa cuando aparecen fallos en las funciones del asiento o conexiones intermitentes. Buscar el código 6509J6 acelera la localización del repuesto adecuado. Recomendado para talleres y aficionados con experiencia en instalaciones eléctricas de vehículos.
