Arnes asiento conductor Peugeot 307 CC 441334200 6509Q0

Descripción

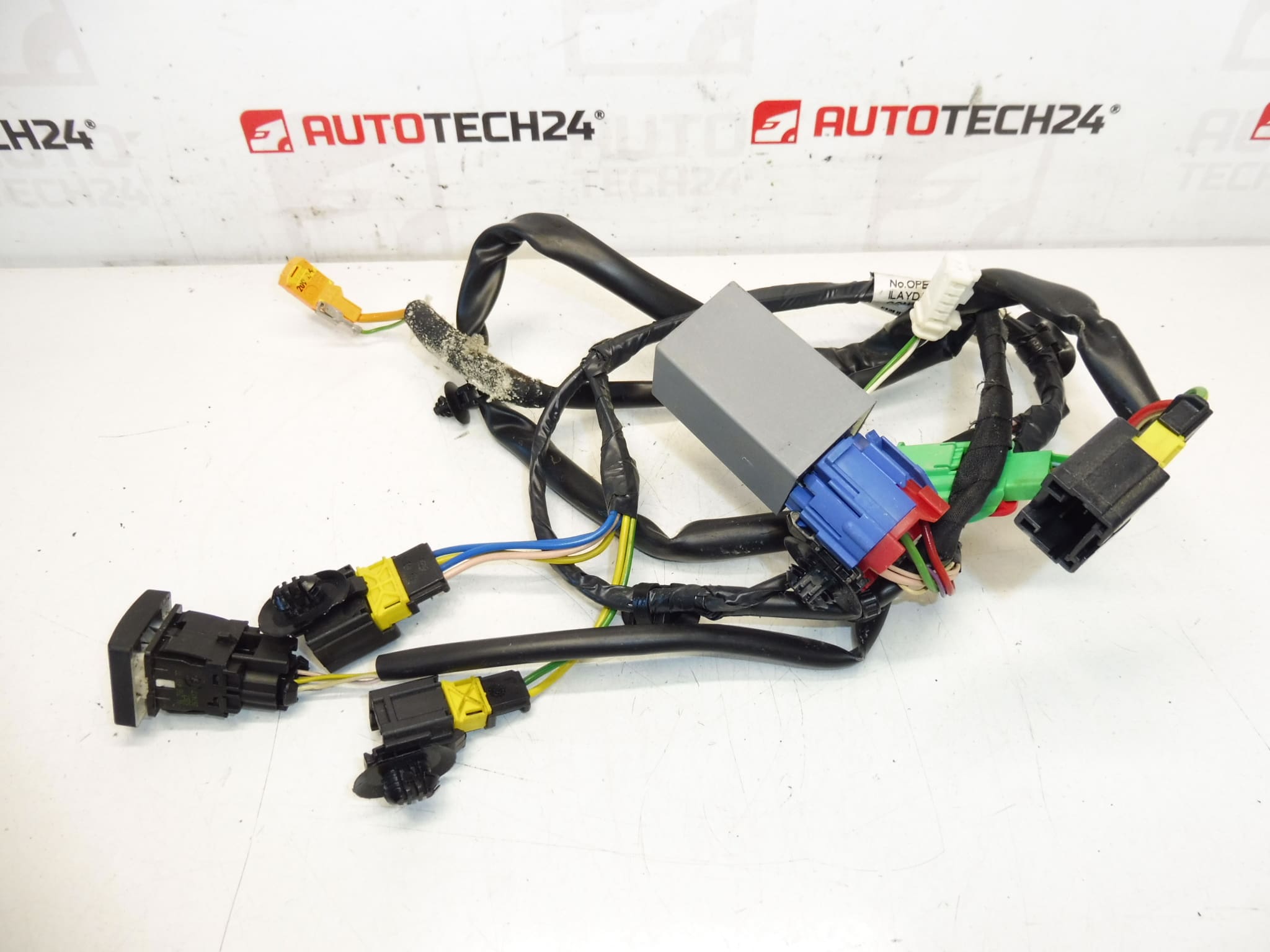

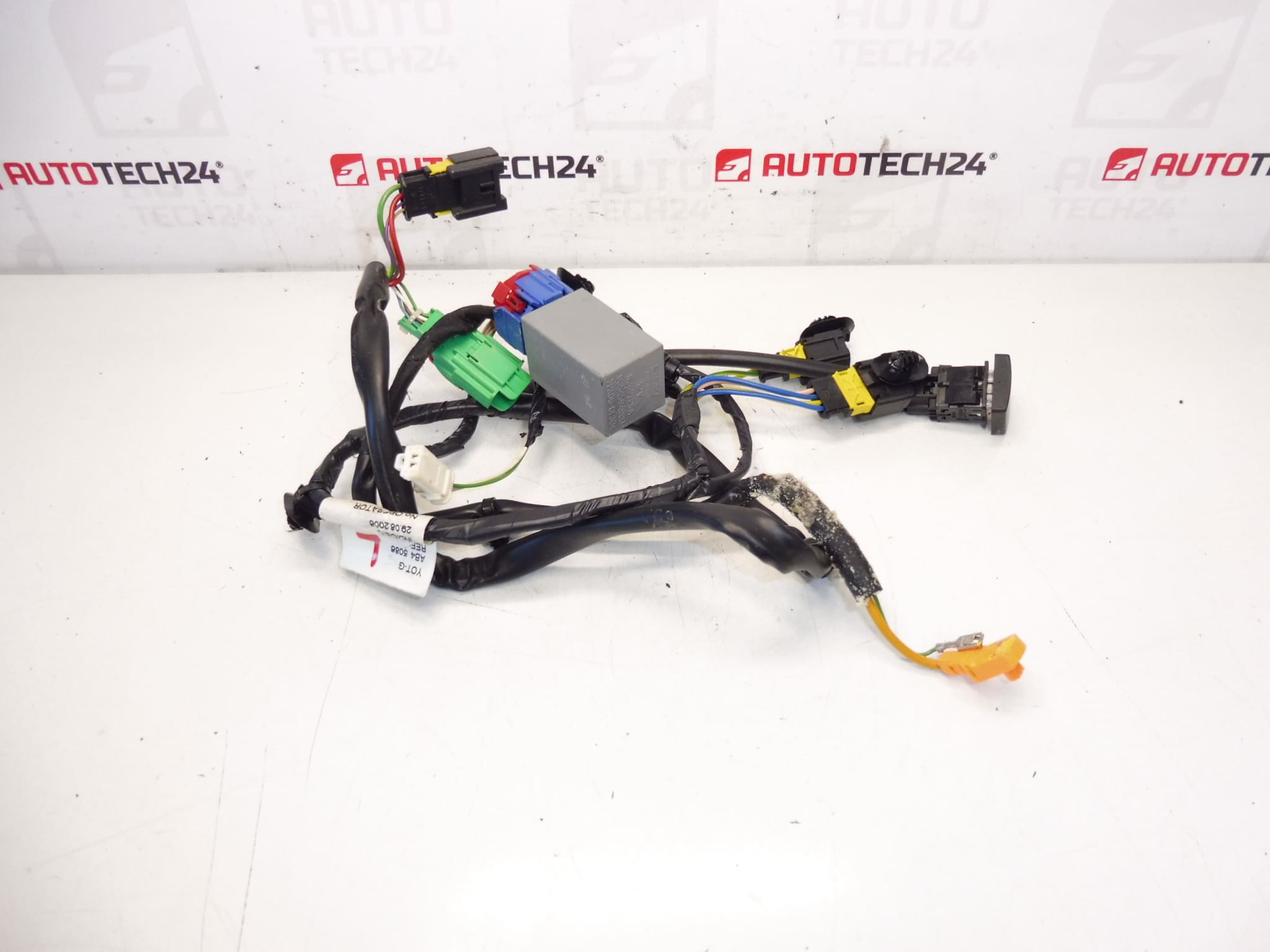

Arnés del asiento del conductor para coches PEUGEOT 307 CC
Con control de calefacción del asiento

Descripción de la pieza

Este arnés de asiento del conductor usado está destinado a coches Peugeot 307 CC y es un componente eléctrico importante para la correcta conexión de las funciones del asiento. Gracias al diseño con control de calefacción del asiento, es adecuado como repuesto si el cableado original está dañado, los cables están rotos o los conectores están defectuosos.

A la hora de buscar la pieza adecuada, el número de producto es especialmente decisivo, por lo que recomendamos comparar las marcas en el paquete original y en la pieza ofrecida. Para los mecánicos de automóviles y los aficionados al bricolaje, esta pieza es una opción práctica a la hora de reparar el cableado del asiento sin necesidad de realizar complejas intervenciones en el cableado original del coche.

Información técnica

• Fabricante: Stellantis Citroën Peugeot
• Modelo: Peugeot 307 CC
• Otros números: 441334200, 6509Q0, NFP

Códigos de producto

• Códigos de producto: 441334200, 6509Q0
• Modelos: Peugeot 307, Peugeot 307 CC

Recomendaciones de instalación

Generalmente/típicamente para reemplazar un arnés de asiento, el procedimiento exacto puede variar según el diseño específico del automóvil y el tipo de fijación del asiento.

1) Antes del montaje

• Compruebe que los conectores, la longitud del arnés, la forma del recorrido del cableado y las marcas de las piezas coincidan con la pieza antigua.
• Compruebe el estado del aislamiento de los cables, conectores y posibles elementos de fijación.
• Antes de comenzar a trabajar, desconecte la batería y espere un tiempo razonable según las prácticas de servicio normales, especialmente si hay otros componentes eléctricos alrededor del asiento.

2) Herramientas y materiales necesarios

• Conjunto de herramientas manuales comunes
• Palanca de plástico para quitar cubiertas
• Linterna
• Agente limpiador para contactos eléctricos
• Guantes de trabajo

3) Procedimiento de montaje paso a paso

1. Asegure el vehículo contra movimientos y desconecte la batería.
2. Dar acceso a la zona del asiento y al cableado debajo o en sus inmediaciones.
3. Retire con cuidado las cubiertas que impiden el acceso al volumen.
4. Documente la gestión del paquete original, por ejemplo con una foto antes del desmontaje.
5. Desconecte todos los conectores del arnés antiguo sin usar fuerza excesiva.
6. Suelte el paquete de los soportes, abrazaderas y puntos guía.
7. Compare las piezas antiguas y nuevas una al lado de la otra, especialmente los conectores y la longitud de las ramas individuales.
8. Coloque el nuevo paquete en las mismas rutas que el cableado original.
9. Conecte todos los conectores uno por uno y compruebe que estén correctamente sujetos.
10. Fije el paquete de manera que no se estire, no se rompa y no corra el riesgo de quedar atrapado cuando se mueve el asiento.
11. Vuelva a instalar todas las cubiertas y las piezas interiores retiradas.
12. Conectar la batería y verificar el funcionamiento básico de los elementos eléctricos relacionados con el asiento y la calefacción.
• 4) Comprobaciones posteriores al montaje y prueba de manejo/verificación de funcionamiento
  • Compruebe que los conectores estén apretados y que ningún cable esté bajo tensión.
  • Verifique la función de control de la calefacción del asiento.
  • Compruebe que no se tira del cableado cuando se mueve el asiento.
  • Después de una breve prueba de manejo, verifique visualmente el ajuste del arnés nuevamente.

  5) Los errores de montaje más comunes + cómo evitarlos

  • Intercambio de conectores: compare siempre la forma y posición de los conectores individuales antes de conectarlos.
  • Apriete el cableado: asegúrese de que esté correctamente encaminado lejos de las partes móviles del asiento.
  • Fijación insuficiente: utilice los puntos de fijación y clips originales.
  • Montaje sin comprobar el estado de la pieza – comprobar el aislamiento, pines y conectores antes de la instalación.
  • Trabajo bajo tensión: desconecte siempre la batería antes de manipular el cableado.

  Razones por las que la pieza está dañada

  • Movimiento repetido del asiento y tensión de flexión en el cableado
  • Pellizcado del arnés al manipular el asiento o durante un montaje incorrecto
  • Daños en el aislamiento del conductor por roce con las partes circundantes
  • Oxidación o contaminación de conectores eléctricos
  • Interferencia con la instalación eléctrica original y reparación no profesional
  • Mayor carga térmica en la zona de calefacción del asiento
