Descripción
Pantalla multifuncional para coches Citroën C4 B7
Es posible que sea necesario configurar algunas funciones en el automóvil mediante diagnóstico
Probado, totalmente funcional
Descripción de la pieza

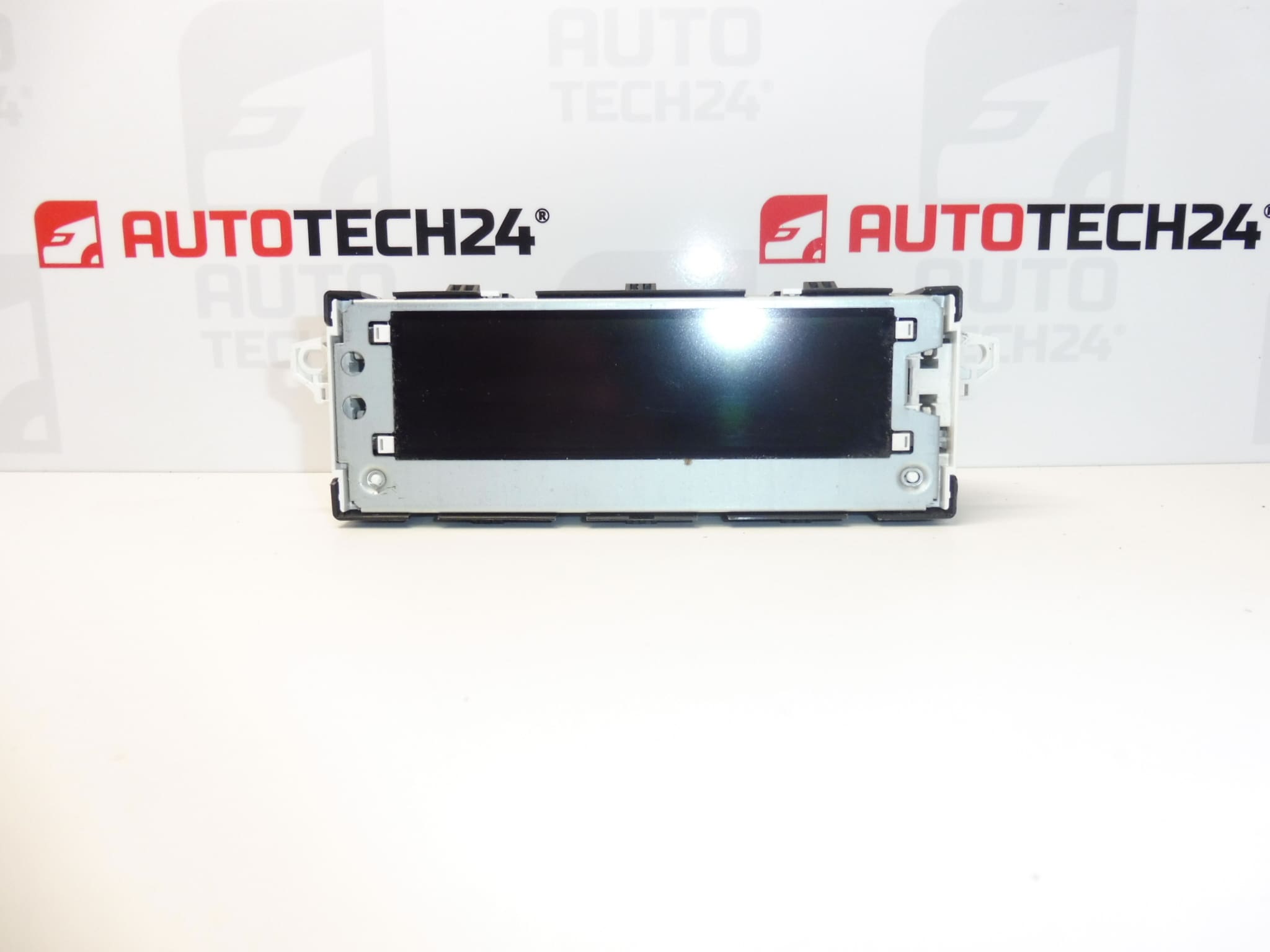

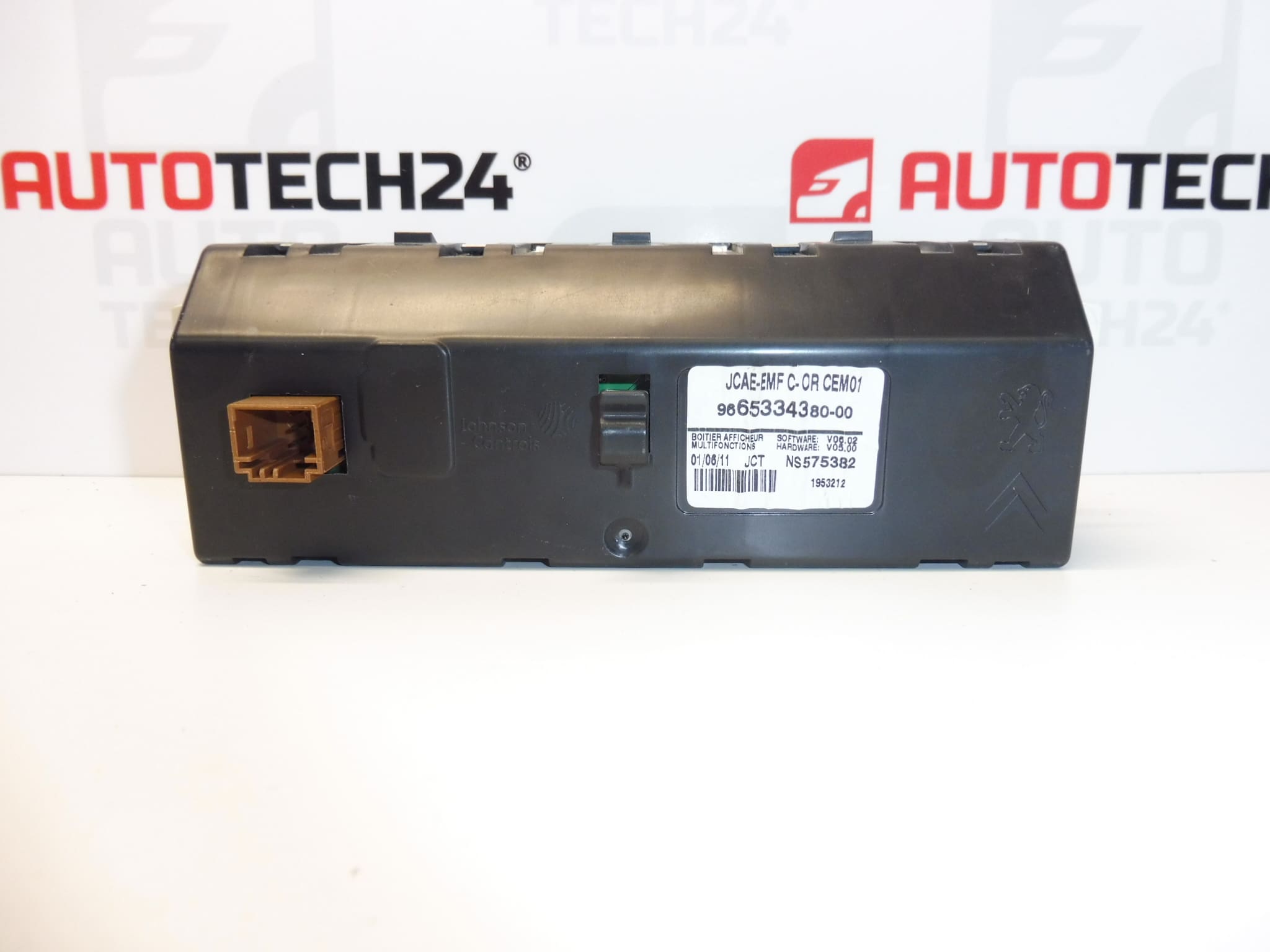

Radio y pantalla de ordenador de abordo usados para Citroën C4 II, también marcado como C4 B7 en la documentación. Se utiliza para mostrar información de radio y computadora de a bordo; Las funciones disponibles dependen del equipamiento y la configuración del vehículo. Es una solución adecuada a la hora de sustituir una pantalla del diseño correspondiente que no funciona o está dañada.
La pieza está probada y es completamente funcional. Al elegir, compare la designación del producto, el conector y el diseño con la pieza existente. Todos los números suministrados se enumeran a continuación para facilitar su consulta, incluidos 9665334380 y 6155HW. Después de la instalación, es posible que sea necesario configurar algunas funciones mediante diagnóstico.
Información técnica
- Fabricante: no especificado; en los documentos la etiqueta Stellantis CITROEN PEUGEOT.
- Modelo: Citroën C4 II; Citroën C4 B7 se menciona en la descripción larga.
- Tipo de pieza: radio multifunción y pantalla del ordenador de a bordo.
- Condición: usado, probado, completamente funcional.
- Otros números: 9836586580, 6155HX.
- Configuración después de la instalación: algunas funciones pueden requerir configuración del automóvil mediante diagnóstico.
Códigos de producto
- Códigos de producto: 9665334380, 9836586580, 6155HW, 6155HX.
- Modelo: Citroën C4 II.
Los números proporcionados se utilizan para identificar y localizar la pieza. La lista de números por sí sola no confirma la intercambiabilidad de todos los diseños; antes de reemplazar, compare las marcas y el diseño de la pantalla original.
Recomendaciones de instalación
El siguiente procedimiento es general para reemplazar una pantalla multifunción de automóvil. El método exacto de acceso, fijación y configuración de diagnóstico depende del modelo y la marca específicos del automóvil. Siga el procedimiento de servicio del fabricante.
1) Antes del montaje
- Compare los números de producto, la forma del cuerpo, los puntos de conexión y el conector con la pantalla original.
- Compruebe la superficie de la pantalla, la cubierta, las manijas y los contactos de la pieza usada. Busque grietas, contactos doblados, corrosión y rastros de humedad.
- Comprueba el estado del cableado y de la fuente de alimentación del coche para que un fallo de conexión no se confunda con un fallo de pantalla.
- Si la pantalla original aún funciona, registre sus configuraciones disponibles para compararlas más adelante.
2) Herramientas y materiales necesarios
- Herramientas de plástico para desmontar azulejos interiores.
- Destornilladores o puntas correspondientes a las conexiones realmente utilizadas.
- Almohadilla suave, tela protectora e iluminación adecuada.
- Un medidor adecuado para comprobar el suministro eléctrico si es necesario y se tiene experiencia en su uso.
- Equipo de diagnóstico adecuado al vehículo en cuestión, si es necesario ajustar las funciones de visualización.
3) Procedimiento de montaje paso a paso
- Detenga el vehículo de forma segura, apague el encendido y los aparatos eléctricos.
- Ponga los sistemas electrónicos en modo de suspensión y desconecte la batería según el procedimiento del fabricante del vehículo.
- Cubra las superficies de visualización circundantes para evitar rayar el interior durante el trabajo.
- De acuerdo con el procedimiento de servicio, afloje con cuidado los revestimientos necesarios para acceder a la pantalla. No fuerces las piezas.
- Desabroche la pantalla original y sosténgala para que no cuelgue del cableado.
- Desbloquee el conector y desconéctelo agarrando el cuerpo, sin tirar de los cables.
- Compare ambas pantallas y verifique el conector del vehículo, su fusible y el estado de los cables de alimentación. Elimine cualquier defecto antes de realizar la conexión.
- Conecte la pantalla de repuesto. El conector debe encajar sin fuerza y su fusible debe asegurar adecuadamente la conexión.
- Guarde el cableado sin pellizcarlo ni doblarlo excesivamente y asegure la pantalla de acuerdo con las instrucciones del fabricante. No sobrecargues los mangos de plástico.
- Conecte la batería y reinicie el vehículo según las instrucciones del fabricante. Verifique la función básica antes de la cobertura final si el diseño lo permite de manera segura.
- Si algunas funciones no están disponibles o no coinciden con el equipamiento del automóvil, realice los ajustes necesarios con el diagnóstico adecuado. Luego termine de instalar los mosaicos y verifique la función nuevamente.
-
4) Comprobaciones posteriores al montaje y verificación del funcionamiento
- Comprueba la legibilidad, la estabilidad de la imagen y posibles interrupciones o parpadeos.
- Intente mostrar información de la radio y del ordenador de a bordo dentro del alcance del equipamiento del vehículo.
- Verifique las respuestas de control y la configuración correcta de las funciones disponibles.
- Compruebe que los mosaicos y la pantalla estén firmemente asentados. Durante una breve prueba de manejo, esté atento a cualquier ruido o interrupción; ajústelo sólo estando de pie.
5) Los errores de montaje más comunes y cómo evitarlos
- Elija solo por apariencia: compare también las marcas, el conector y la fijación de la pieza original.
- Desconexión con electrónica activa: siga el procedimiento para poner los sistemas en suspensión y desconectar la batería según lo prescrito por el fabricante.
- Daños en el conector o en las manijas: primero soltar los fusibles y desmontar las conexiones sin violencia.
- Cableado pinchado: revise el cableado antes de apretar los sujetadores y colocar las baldosas.
- Omisión de ajustes por diagnóstico: una función faltante puede no significar un mal funcionamiento de la pantalla; algunos pueden requerir adaptación al coche.
Razones por las que la pieza está dañada
En el caso de las pantallas de automóviles, las siguientes influencias generalmente pueden contribuir a daños o mal funcionamiento. Esta no es una descripción de los defectos de la pieza ofrecida, que está probada y es completamente funcional según los documentos.
- Estrés térmico a largo plazo y envejecimiento de los componentes electrónicos que pueden provocar fallos de funcionamiento en la pantalla.
- Fugas de líquido o humedad, lo que provoca corrosión en los contactos y daños en el circuito.
- Impacto mecánico o presión sobre la superficie de la pantalla que puede agrietar la pantalla o su cubierta.
- Desmontaje imprudente, que puede provocar la rotura de las manijas o daños en el conector.
- Fallas de alimentación y cableado eléctrico que pueden provocar cortes y en algunos casos dañar la electrónica.
