Descripción

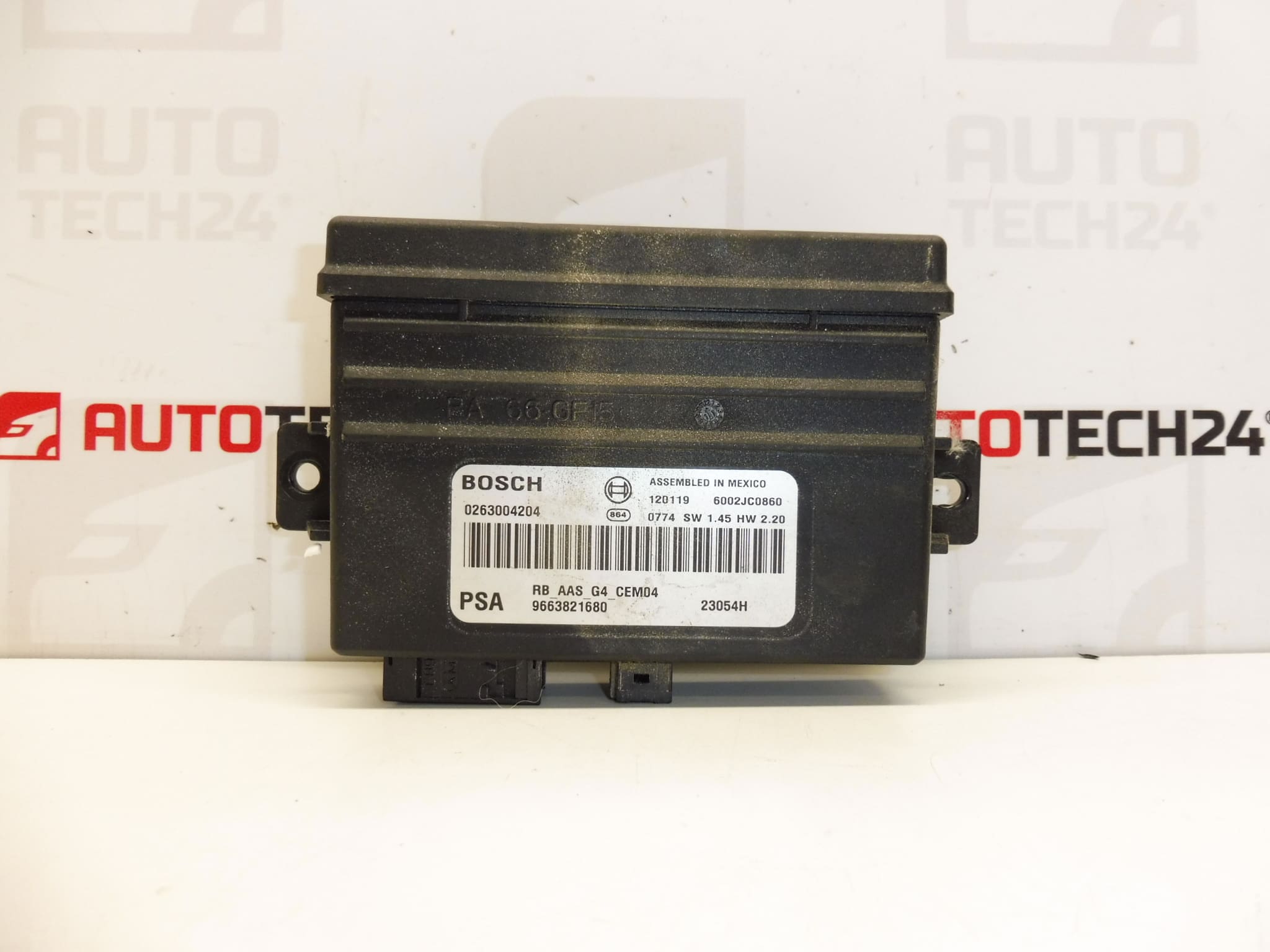

Unidad de control Bosch – asistente de aparcamiento para vehículos Citroën y Peugeot
Unidad de control para el sistema de asistente de aparcamiento, diseñada para gestionar las señales de los sensores de ultrasonidos y comunicar alertas al conductor. Pieza habitual en instalaciones originales Bosch para modelos Citroën y Peugeot; muy buscada por sus códigos de referencia. Adecuada tanto para talleres profesionales como para aficionados que realizan reparaciones por cuenta propia.
Información técnica
- Fabricante: Bosch
- Modelo: Citroën C3, Citroën C3 Picasso, Citroën C4 Picasso, Citroën C5, Peugeot 207, Peugeot 308
- Códigos de producto: 0263004204, 9663821680
- Otros números: 1606383380, 1606383480, 1606516180, 1606516380, 263004204, 6590EV, 6590EW
Descripción funcional
La unidad procesa las señales de los sensores de aparcamiento (ultrasonidos), evalúa la distancia a obstáculos y envía información a los avisadores acústicos y, en su caso, a la unidad de instrumentos o pantalla del vehículo mediante el bus de datos (CAN). Su correcto funcionamiento depende tanto de la integridad de la electrónica interna como del estado de los sensores y del cableado asociado.
Cómo reemplazar
- Preparación: Reúna herramientas básicas (juego de llaves, destornilladores, guantes) y, si es posible, un escáner OBD para borrar códigos y verificar el sistema tras la instalación.
- Desconexión de batería: Antes de cualquier intervención, desconecte la batería para evitar cortocircuitos y daños en la unidad electrónica.
- Acceso a la unidad: La ubicación varía según el modelo; frecuentemente se monta en el maletero detrás del revestimiento, bajo asientos o en la zona del paragolpes. Retire los paneles necesarios con cuidado para acceder a los conectores.
- Desconexión: Desenchufe los conectores eléctricos con cuidado, evitando forzar las pestañas. Anote la posición de conectores si es necesario.
- Retirada e instalación: Afloje los tornillos o bridas que fijan la unidad, sustituya por la nueva y asegúrela en su sitio. Conecte los conectores y vuelva a montar los paneles.
- Verificación: Reconecte la batería y realice una comprobación funcional del asistente de aparcamiento. Borre códigos de error si es necesario y verifique el estado con un escáner.
Montaje y recomendaciones
- Desconecte siempre la batería antes de desmontar o montar la unidad para evitar daños eléctricos.
- Respetar el orden de desconexión y reconexión de conectores; evitar tirar del cableado.
- Comprobar el estado de los sensores y del mazo eléctrico asociado; un sensor defectuoso puede provocar la inutilidad de una unidad nueva.
- Realizar un escaneo de diagnosis tras la instalación para asegurar la correcta comunicación con el resto de módulos del vehículo.
Razón por la que la pieza suele fallar con más frecuencia
- Entrada de humedad y corrosión en conectores o carcasa debido a golpes de agua o lavado intensivo.
- Golpes en el paragolpes que dañan sensores y, por sobrecarga o cortocircuito, afectan a la unidad de control.
- Fallo por envejecimiento de componentes electrónicos o daños por picos de tensión.
- Problemas en el cableado o conectores (contactos flojos, corrosión) que provocan señales erráticas o falta de comunicación.
Síntomas comunes
- Desactivación del sistema de aparcamiento o icono de fallo en el cuadro.
- Avisos acústicos constantes o intermitentes sin presencia de obstáculos.
- Fallo de lectura de uno o varios sensores (zonas muertas).
- Códigos de error relacionados con la red de sensores o la comunicación CAN.
Consejos para diagnóstico
Comprobar primero el estado de los sensores y las masas eléctricas. Revisar conectores en busca de corrosión o agua. Utilizar un escáner para leer códigos de fallo y monitorizar señales de sensores en tiempo real. Sustituir la unidad sólo tras descartar problemas de cableado o sensores, ya que muchas averías atribuidas a la unidad se deben a causas externas.
Nota sobre búsquedas por referencia
Este módulo es frecuentemente buscado por sus referencias 0263004204 y 9663821680, así como por los números alternativos indicados en la sección de información técnica. Comprobar la referencia aplicada en el vehículo antes de la compra para asegurar la compatibilidad con la configuración concreta.
