Descripción
Radio de coche SIEMENS VDO RD4N1-02 CD para vehículos CITROËN BERLINGO III C2 C3 C4 C8 PEUGEOT 207 307 407 807 PARTNER III. Es necesario programar la radio al vehículo mediante diagnosis.
Descripción

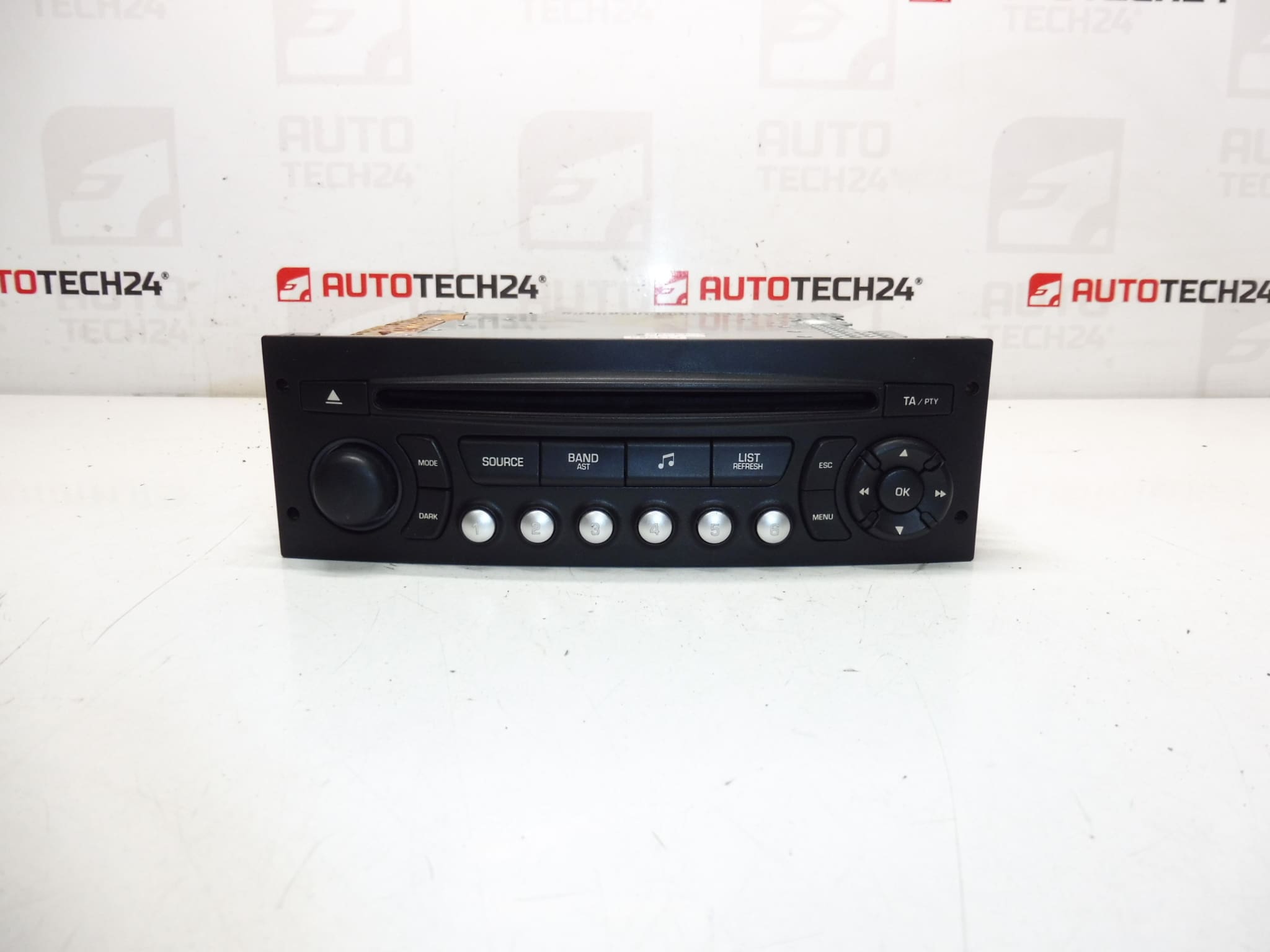

Unidad de radio SIEMENS VDO RD4N1-02 con reproductor de CD, diseñada para la gama de vehículos PSA (Citroën y Peugeot) indicados. Ideal para talleres y aficionados que realizan reparaciones por su cuenta: ofrece la funcionalidad básica de audio con control por mandos del salpicadero y compatibilidad con el cableado original de los modelos PSA mencionados. La unidad suele instalarse en el hueco DIN del salpicadero y conserva la estética de fábrica.
Características y Funciones
- Reproductor de CD integrado (lectura de CD Audio).
- Interfaz RD4N1-02 compatible con los conectores y controles de los modelos Citroën/Peugeot.
- Controles desde salpicadero y, en algunos modelos, integración con pantalla central limitada según el equipo de la unidad.

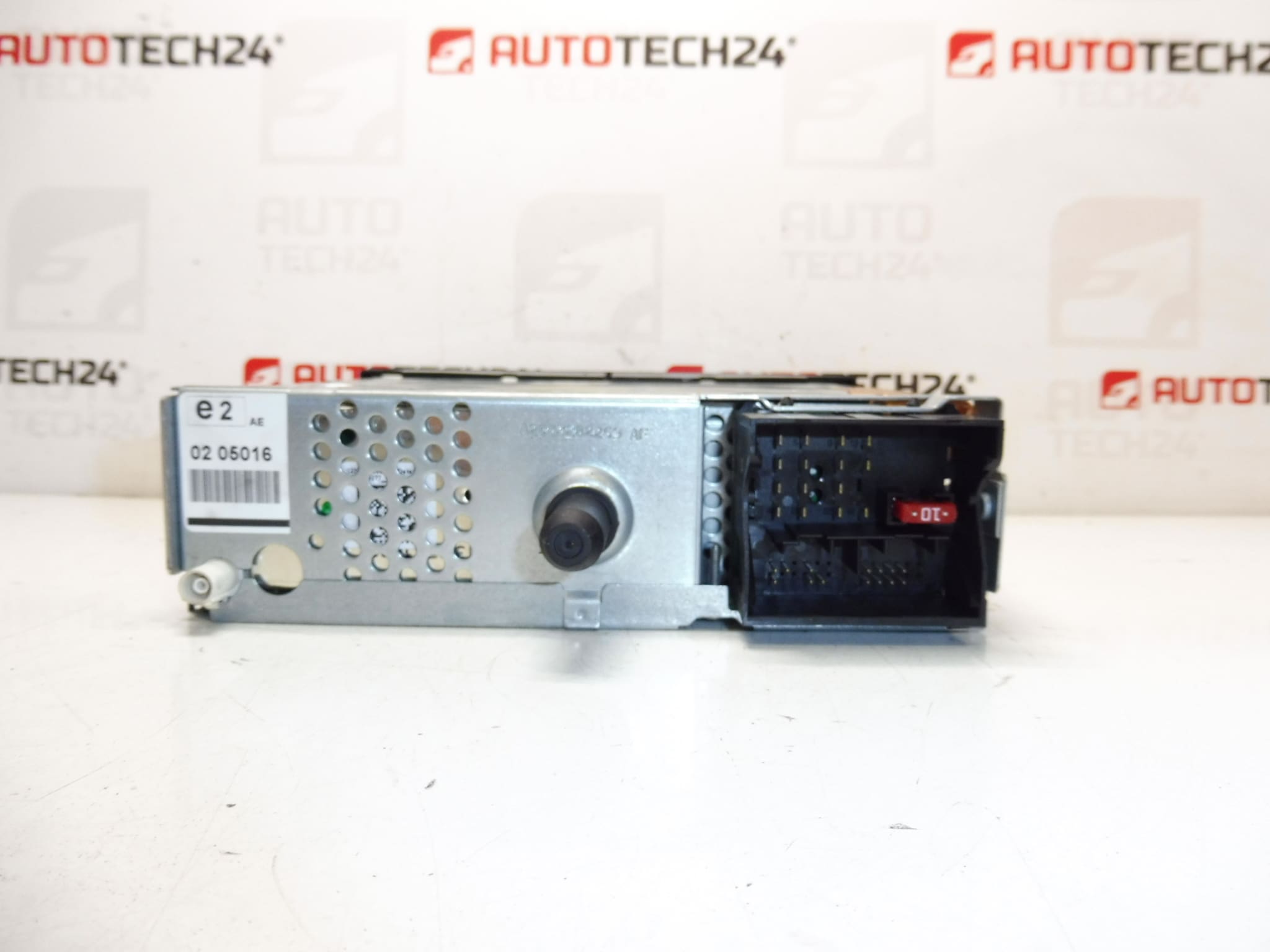

- Conectividad: antena de radio, alimentación y altavoces mediante arnés PSA estándar.
- Bloqueo de seguridad: la unidad suele requerir codificación o activación por diagnóstico para funcionar correctamente en el vehículo.
Información técnica
- Fabricante: Siemens VDO
- Modelo: RD4N1-02 (Autoradio con CD)
- Códigos de Producto: 96647697XT, 16077504XT
- Otros Números: 6564ZS, 6564ZT, RD4N1-02
- Compatibilidad: Citroën Berlingo III, C2, C3, C4, C8; Peugeot 207, 307, 407, 807, Partner III
Recomendaciones de Montaje
- Antes de comenzar, desconectar la batería para evitar cortocircuitos y proteger la electrónica.
- Retirar molduras y guarnecidos del salpicadero con herramientas de plástico para evitar daños. Aflojar los tornillos que sujetan la unidad y extraerla con cuidado.
- Desconectar el conector de alimentación, el conector de altavoces y la conexión de antena. Revisar que los conectores estén limpios y sin pines doblados.
- Montar la nueva unidad invirtiendo el proceso. Asegurarse de que los anclajes y tornillos queden firmes para evitar vibraciones.
- Es imprescindible la programación/codificación mediante herramienta de diagnosis (por ejemplo DiagBox/Lexia) para activar la unidad en el vehículo; sin este paso la radio puede permanecer bloqueada o no reconocer los controles del salpicadero.
- Comprobar el correcto funcionamiento de radio, CD y controles tras la codificación y antes de cerrar el salpicadero definitivamente.
Causa más frecuente de fallo
Los fallos habituales en estas unidades suelen deberse a problemas electrónicos internos por la antigüedad o por picos de tensión, conexiones sueltas o corroídas (alimentación/masa/altavoces) y daños mecánicos en el mecanismo del CD. Otro motivo frecuente es la desactivación por el sistema de seguridad del vehículo: si la unidad no está codificada al vehículo mediante diagnosis, puede quedar bloqueada y no emitir sonido. Humedad en el habitáculo o entradas de agua por daños en la carrocería también pueden provocar fallos en la unidad.
Consejos para el Taller y el Aficionado
Recomendamos comprobar primero las conexiones eléctricas y la continuidad del fusible asociado a la radio antes de reemplazar la unidad. Si la unidad parece funcionar pero no recibe algunas funciones (mandos en volante, pantalla, etc.), la causa suele ser falta de codificación o incompatibilidad de configuración entre la unidad y el vehículo. Para la puesta en marcha definitiva es aconsejable realizar la codificación con una herramienta de diagnosis compatible con PSA.
Compatibilidad y Búsqueda
Este autoradio se busca frecuentemente por sus códigos (96647697XT, 16077504XT, 6564ZS, 6564ZT, RD4N1-02). Si buscas reemplazar la unidad original, comprueba el número de referencia del equipo que tienes instalado; muchos mecánicos introducen estos códigos para localizar la pieza exacta.
Garantía Práctica
Al instalar esta unidad en un vehículo, asegúrate de seguir las recomendaciones de montaje y la codificación por diagnosis para evitar problemas de compatibilidad y garantizar el correcto funcionamiento del equipo.
