Descripción

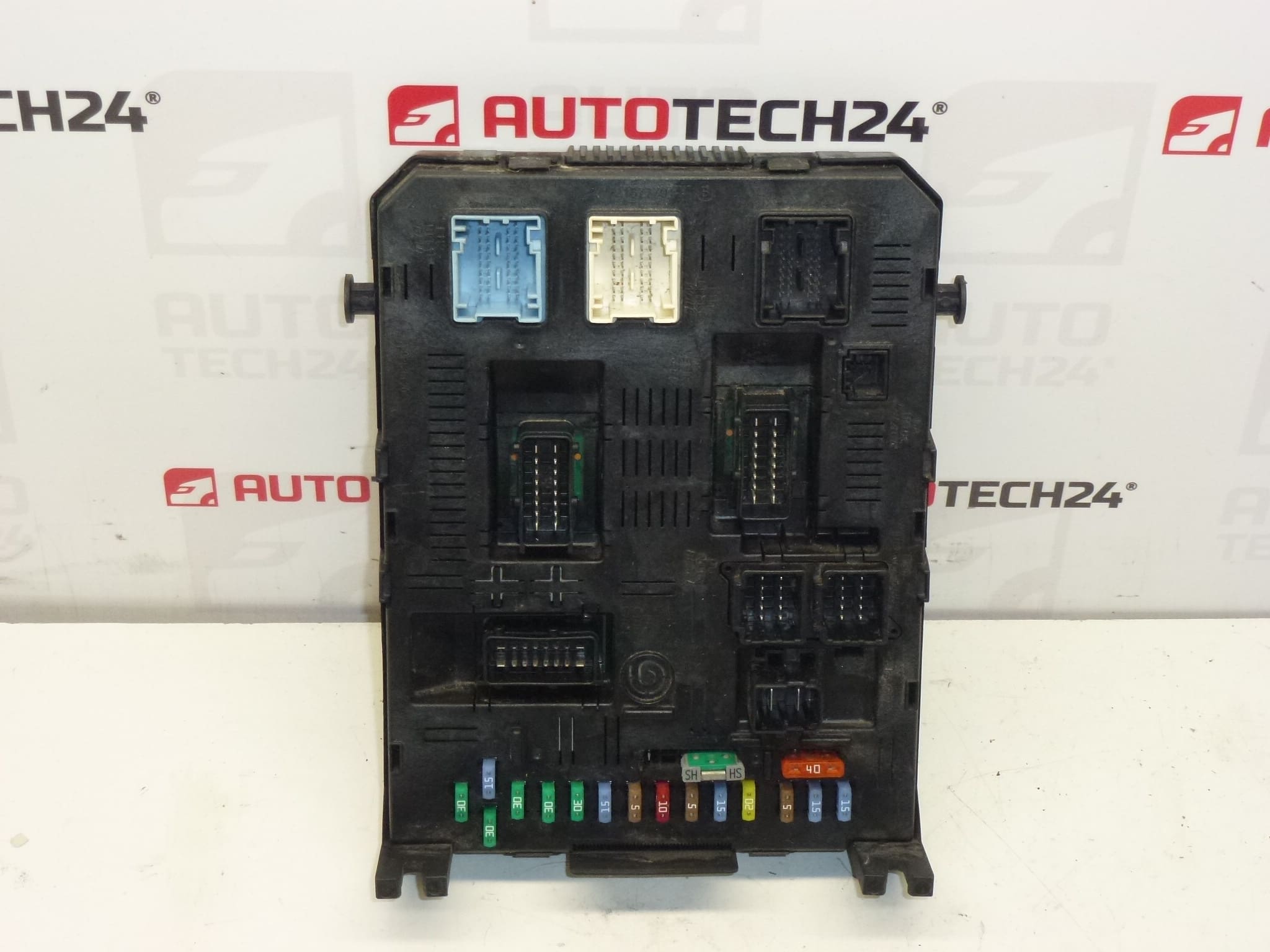

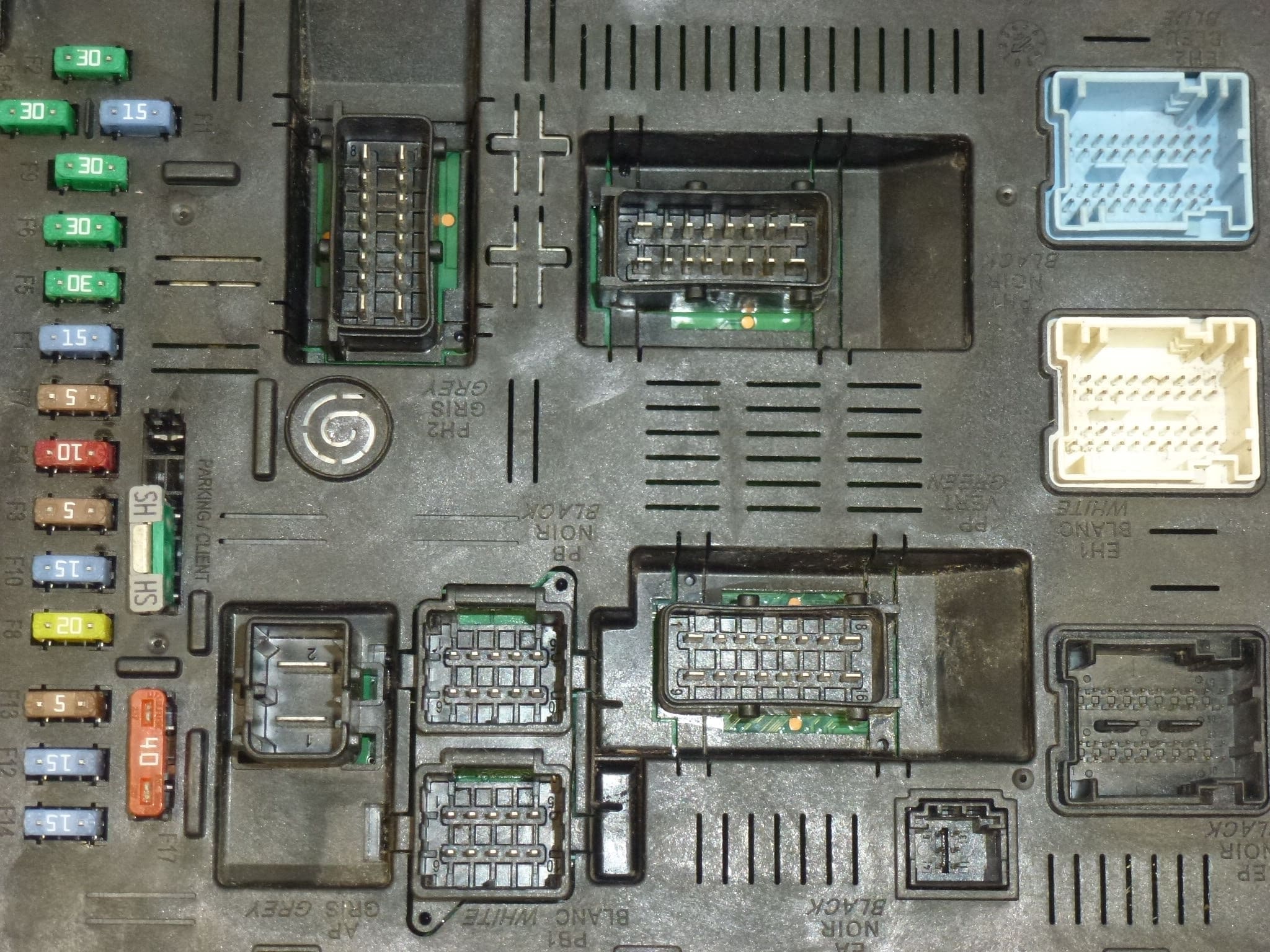

Unidad de control de confort BSI JOHNSON CONTROLS 2004 H05-01. Compatible con los modelos Citroën C4, C5 II y Peugeot 307, 407.
Unidad BSI (Built-in Systems Interface) diseñada para gestionar las funciones de confort y la comunicación entre los módulos eléctricos del vehículo. Este módulo es buscado frecuentemente por su número de referencia; por ello incluimos los códigos más habituales en la descripción. Ideal para mecánicos y aficionados al bricolaje que reparan vehículos PSA: controla cierre centralizado, luces interiores, limpias, intermitentes, algunas funciones de inmovilizador y comunicación CAN entre unidades.
Información Técnica
- Fabricante: Johnson Controls
- Modelo: 2004 H05-01
- Códigos de Producto: 9661940480, 1660728480, 1660728780, 1660729180
- Otros Números: 6580KH, 6580KJ, 6580GK, 6580CW, 6580Y6, 6580Y5, BOOT 21676031-5B, HARD 28117435-2A, NFP
Montaje y Codificación – Importante
– La unidad es usada y está “emparejada” con el vehículo original (VIN/PIN/llaves).
– Opciones para poner en funcionamiento:
1) Clonado de datos desde la unidad antigua (EEPROM/Flash) – tras el clonado la unidad es plug and play.
2) Virginización y posterior inicialización/telecoding mediante DiagBox (o en línea) + adaptación de llaves.
– Recomendado realizar por un técnico con equipo de servicio PSA (DiagBox/Lexia/PP2000).
– Antes de desmontar/montar siempre desconectar la batería y seguir el procedimiento del fabricante para evitar daños en la unidad.
Recomendaciones de Montaje
- Desconectar la batería y esperar al menos 2 minutos antes de manipular la unidad.
- Localizar la BSI (normalmente situada bajo el salpicadero, detrás de la guantera o en la columna de dirección según el modelo) y retirar los paneles con cuidado.
- Manipular con precaución los conectores y evitar forzarlos; marcar las conexiones para garantizar el correcto reensamblaje.
- Proteger contra descargas electrostáticas: no tocar los pines con las manos desnudas y trabajar en un entorno seco y limpio.
- Comprobar fusibles y masas antes de sustituir la unidad; tras la instalación, realizar el clonado o codificación según la opción elegida.
- Verificar todas las funciones de confort (cierre, luces, limpia, alarma) después de la instalación.
Por Qué Falla Con Más Frecuencia
- Entrada de humedad o condensación que provoca corrosión en la placa o en conectores.
- Sobretensiones eléctricas por alternador defectuoso o picos en la red a bordo.
- Conectores dañados o contactos sucios que generan intermitencias y fallos de comunicación.
- Fallo de componentes electrónicos por envejecimiento térmico o soldaduras agrietadas.
- Manipulación inadecuada durante reparaciones anteriores.
Cómo Se Sustituye
- Desconectar la batería y esperar al menos 2 minutos.
- Retirar los paneles inferiores del salpicadero para acceder a la BSI.
- Desconectar con cuidado todos los conectores y retirar los tornillos de sujeción.
- Instalar la nueva unidad en posición, conectar los enchufes y fijar con tornillos.
- Proceder al clonado o virginización y codificación según corresponda; comprobar el correcto funcionamiento de las puertas, luces y sistemas de confort.
Esta unidad corresponde a los modelos Citroën C4, Citroën C5 II y Peugeot 307/407 y es buscada frecuentemente por sus referencias; si su vehículo utiliza alguno de los códigos listados en la sección técnica, esta BSI es una opción compatible para reparación. Compra orientada a profesionales y aficionados con experiencia en diagnóstico y codificación de unidades PSA.
Nota: La sustitución y la puesta en marcha requieren procedimientos de codificación específicos. Si no dispone del equipo DiagBox/Lexia/PP2000, la clonación o la inicialización deben ser realizadas por un taller especializado.
